《2025年一本九年级物理全一册人教版重庆专版》

【项目提出】
小明家有一盏调光台灯,调节旋钮能改变台灯的亮度,请你通过所学的知识帮小明设计一个家用调光台灯电路图,并制作一盏简易调光台灯。
【项目分析】
1. 让灯泡的亮度发生变化可以有多种方法。改变电池组中电池串联(选填“串联”或“并联”)的节数会影响灯泡的亮度;在不改变电源两端电压的情况下,在电路中接入一个滑动变阻器,就可以连续改变灯泡的亮度。

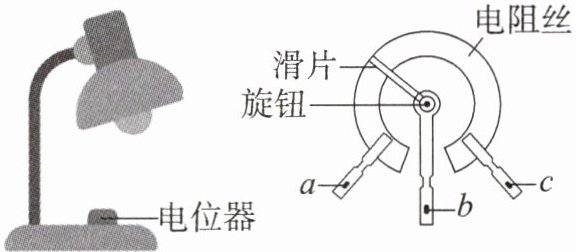

2. 调节亮度的电位器如图所示。电位器旋钮与灯泡之间是串联的;调节旋钮能改变台灯的亮度,实质是改变接入电路中电阻丝的长度来实现的。

【项目实施】
3. 为了制作一盏亮度可以调节的台灯,小明选择了以下器材:电池、正常工作电压为2.5V的灯泡、导线若干、电位器(或滑动变阻器)、开关、塑料软管、一次性纸杯、万能胶、剪刀。
(1)设计电路图:如图甲所示。

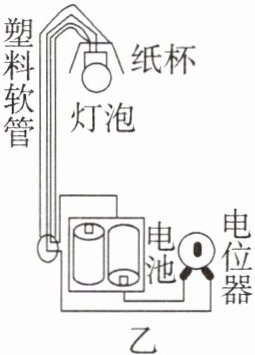

(2)安装固定器材:如图乙所示。

①用万能胶固定电池、电位器、塑料软管的底部。
②连接电路图。
(3)根据图甲的连接方式,闭合开关前,滑片P应滑到最左(选填“左”或“右”)端。
(4)小明在连接电路时,连接完最后一根导线,发现灯泡立即发光了。
①原因可能是AB(填字母)。
A.导线把电位器短路了
B.开关处于闭合状态
C.电位器处于断路状态
②小明进一步探究:旋转电位器,发现灯泡亮度发生变化,则可确定原因是B(选填①中的“A”“B”或“C”)。
【展示交流】

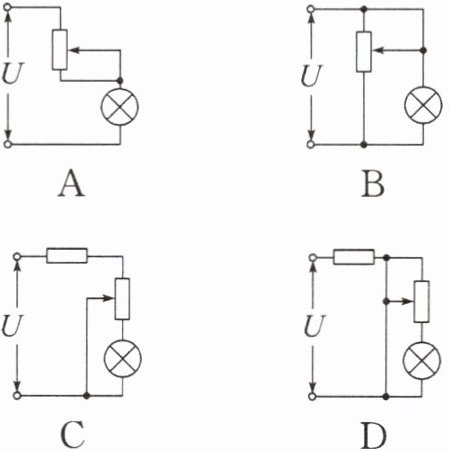

4. (A)下面是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到实验目的的方案是( )

答案： 1. 串联 滑动变阻器
2. 串 长度
3.
(3)左
(4)①AB ②B
4. A
