5. （2024·云南中考）如图所示的电路中，电源电压恒定，闭合开关S、S₁和S₂，灯L₁、L₂都正常发光，下列说法正确的是（C）

A. 电流表A₂测通过灯L₂的电流
B. 电流表A₁和A₂示数相等
C. 断开开关S₂，电流表A₂的示数变小
D. 断开开关S₂，灯L₁变暗

答案： C

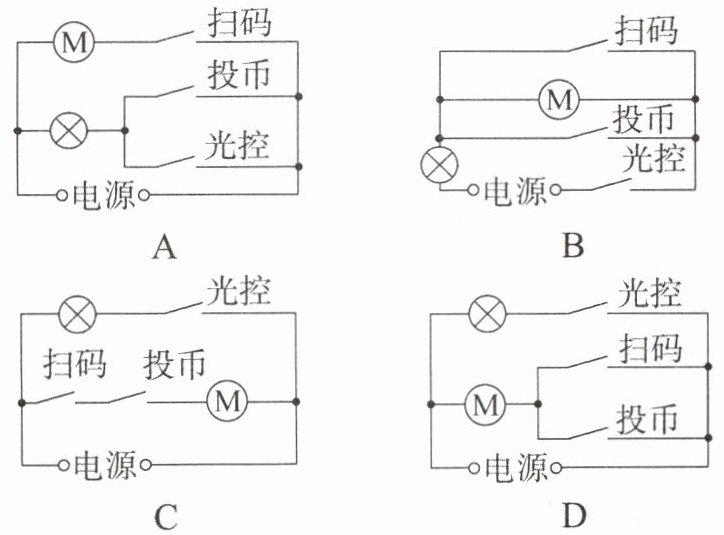

6. （2024·四川广安中考）党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了培养学生的科学素养，开展了STEM科创教育，在此期间，科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码（相当于该开关闭合）或投币（相当于该开关闭合）完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是（D）

答案： D

7. （2024·江津区期中）下图是使用电流表连接的电路，以下描述正确的是（C）

A. a、b处接入电流表，在c处断开，灯L₁、L₂串联
B. a、b处接入电流表，在c处断开，a测量通过灯L₁的电流
C. a、b处断开，在c处接入电流表，c测量通过灯L₂的电流
D. a、b处断开，在c处接入电流表，通过灯L₁、L₂的电流不相等

答案： C

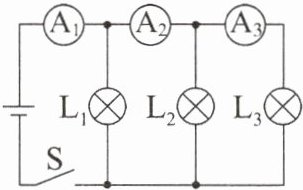

8. 如图所示，当开关S闭合时，三个电流表A₁、A₂和A₃都有示数，下列说法正确的是（B）

A. 电流表A₁的示数等于通过灯泡L₁的电流
B. 电流表A₂的示数等于通过灯泡L₂和L₃的电流之和
C. 若灯泡L₃短路，则灯泡L₃不亮，L₁和L₂亮
D. 若灯泡L₂断路，则电流表A₂的示数为零，电流表A₁和A₃的示数不变

答案： B

9. （2025·南开中学期中）法国物理学家安培被誉为“电学中的牛顿”，为了纪念他的贡献，人们把他的名字作为了电流的单位，单位符号用字母A表示。

答案： 9. 安培 A

10. （2025·开州区期中）如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器，发现验电器的两个金属箔张开，该过程中的电流方向从A到B（选填“从A到B”或“从B到A”）；移走玻璃棒后，立即用一根不带电的金属棒接触验电器的金属球，金属箔的夹角会变小（选填“变大”或“变小”）。

答案： 10. 从 A 到 B 变小

11. 下图是电扇中的一个自动保护装置：当电扇不慎被碰倒或倾倒时，小球就会滚向一侧使电路断开（选填“断开”“短路”或“闭合”），起到保护电扇的作用。这个保护装置在电扇电路中的作用相当于开关。

答案： 11. 断开 开关

12. （2024·吉林中考）家用洗衣机和电热水器可以独立工作，它们是并联的。洗衣服时，湿手不能触摸开关，因为自来水是导体，会存在安全隐患。

答案： 12. 并 导体

13. （2024·四川自贡中考）在如图所示的电路图中，闭合开关S₁、S₃，断开开关S₂，则小灯泡L₁、L₂________并联；若同时闭合开关S₁、S₂、S₃，则会造成电路________短路。

答案： 13. 并 短路

14. （2025·凤鸣山中学期中）按要求完成作图：
（1）如图所示，请改动一根导线使开关S只控制小灯泡L₁（在需改动的导线上打“×”，并画出正确的导线，导线不能交叉）。

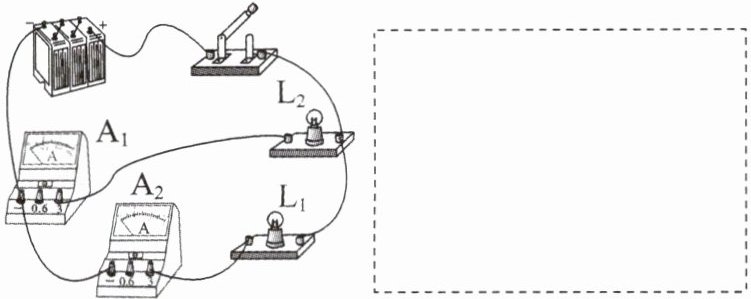

（2）如图所示的实物图，请在右侧虚线框内画出其对应的电路图。

答案：
14.
(1)如图所示。
(2)如图所示。
