《2025年一本九年级物理全一册人教版重庆专版》

用符号表示电路连接的图叫电路图。

答案： 符号

(1)通路:正常接通的电路,即用电器能够工作的电路。
(2)断路:电路中如果某处被切断,电路中不会有电流通过。
(3)短路:直接用导线将电源的正、负极连接起来,这种情况下电源被短路;如果电路是接通的,但用电器两端被导线直接连通,这种情况下该用电器被短路。

答案：
(1)工作　
(2)电流　
(3)正、负　用电器

1. 右图是一种常用的充电宝。出门带个充电宝几乎成了年轻人的“标配”。给手机充电时,充电宝在电路中的作用与下列元件相同的是 (C)

答案： C

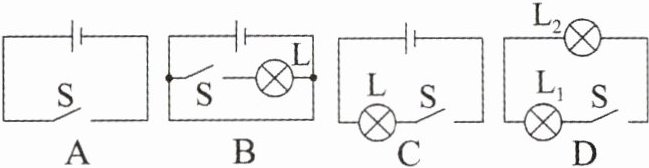

2. 在如图所示的四个电路图中,符合电路基本组成条件且连接正确的是 (C)

答案： C

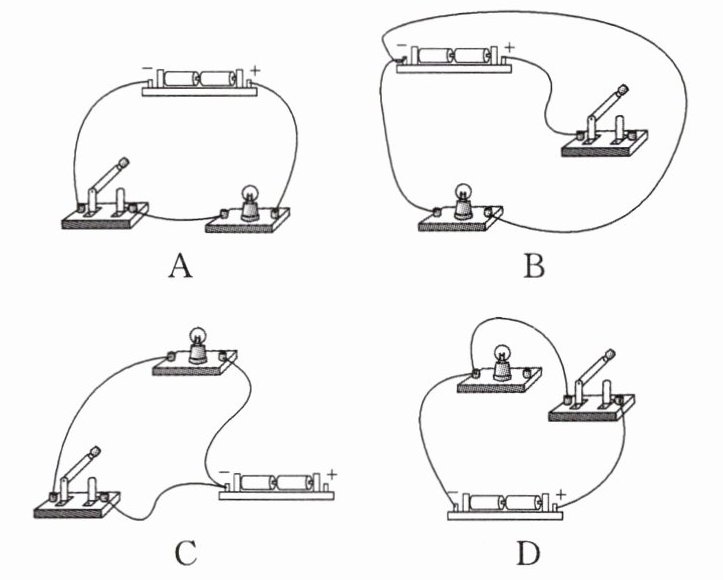

3. (2023·南开中学期中)下列电路图,开关闭合后灯泡能发光的是 (A)

答案： A

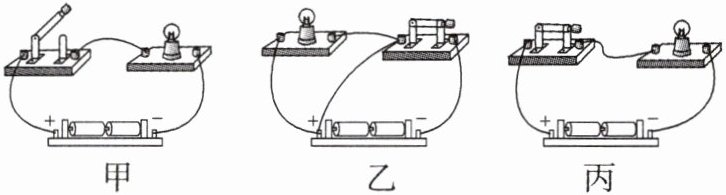

4. 对如图所示的三个电路的状态判断正确的是 (A)

A.甲断路、乙短路、丙通路
B.甲通路、乙短路、丙断路
C.甲断路、乙通路、丙短路
D.甲短路、乙断路、丙通路

答案： A

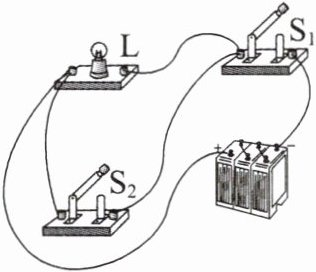

变式 如图所示,当开关$S_{1}$、$S_{2}$断开时,电路是断路;当开关$S_{1}$闭合、$S_{2}$断开时,电路是通路;当开关$S_{1}$、$S_{2}$都闭合时,电路是短路。(均选填“通路”“断路”或“短路”)

答案： 断路　通路　短路

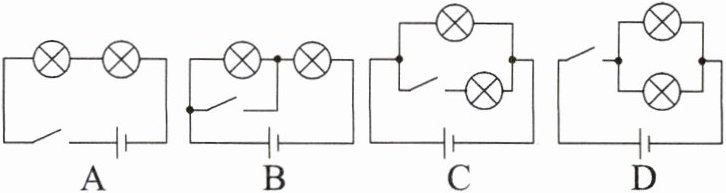

5. 如图所示的四个电路图中能正确反映实物图电路连接关系的是 (A)

答案： A
