《2025年一本九年级物理全一册人教版重庆专版》

9. (2025·合川区期中)有一个定值电阻，如果在其两端加12V的电压，通过它的电流是0.4A，那么它的电阻是30Ω；如果在其两端加15V的电压，那么通过它的电流是0.5A。

答案： 30 0.5

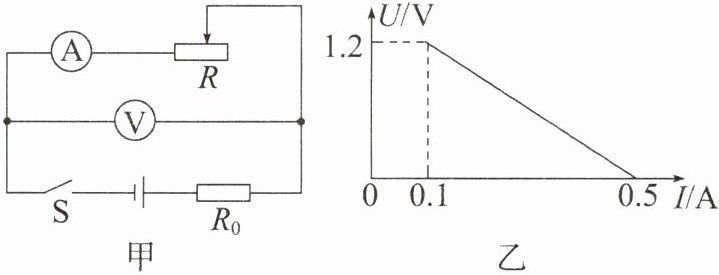

10. (2024·山东临沂中考)如图甲所示电路，闭合开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化的图像如图乙所示，则定值电阻$R_0$的阻值为3Ω，电源电压为1.5V。

答案： 3 1.5

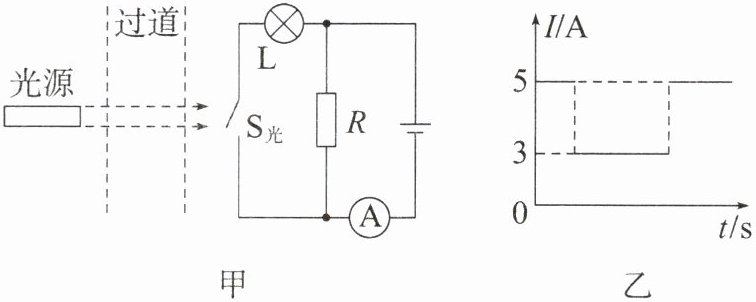

11. (2024·重庆八中月考)节约用电的小雷为走廊过道设计了一盏感应灯，简化电路图如图甲所示，灯泡L带有光感开关$S_{光}$。当无光线照射时，开关$S_{光}$闭合，灯泡发光；当有光线照射时，开关$S_{光}$断开，灯泡熄灭。保护电阻R的阻值为2Ω，有无光线照射时，电流表随时间变化情况如图乙所示。该装置电源电压为6V，灯泡电阻为3Ω。（灯泡阻值恒定）。

答案： 6 3

12. (科学探究)(2023·湖北武汉中考)小红同学用下列器材探究电流与电阻的关系：新干电池4节，定值电阻R(10Ω、15Ω、20Ω和25Ω)，电流表A(测量范围0～0.6A或0～3A)，电压表V(测量范围0～3V或0～15V)，滑动变阻器，开关，导线若干。

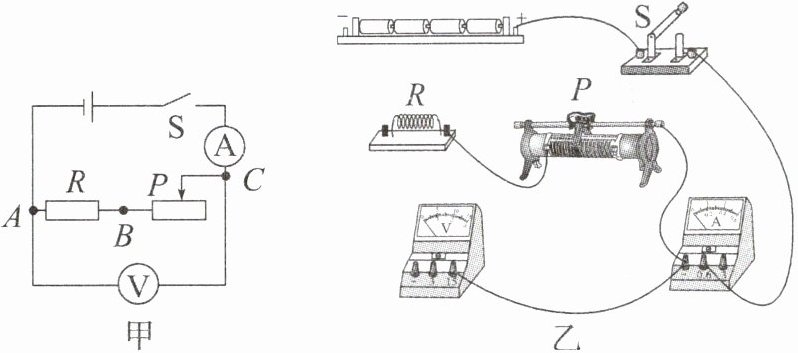

(1)①电压表的测量范围为0～15V，电流表的测量范围为0～0.6A，定值电阻R=10Ω，请根据图甲在图乙中补画2根导线，将实物电路连接完整。
②确认电路连接无误后，闭合开关，电压表的示数如图丙所示，则电源电压为____V。
(2)断开开关，将电压表的测量范围改为0～3V，并联接在图甲中的A、B两点，检查电路无误后，闭合开关，向左移动滑片P，当电流表的示数为0.24A时，记下电压表的示数，设此时滑动变阻器连入电路的阻值为$R_{P1}$，接着将10Ω的定值电阻更换为15Ω的定值电阻，重做实验，当观察到电压表的示数为____V时，记下电流表的示数，设此时滑动变阻器连入电路的阻值为$R_{P2}$，则$R_{P2} - R_{P1} =$____Ω。
(3)小红同学继续进行实验，将15Ω的定值电阻更换为20Ω的定值电阻，闭合开关，发现滑片P在最右端时，电压表的示数为2.7V。为了能用20Ω和25Ω的定值电阻继续完成实验，应将实物电路中的滑动变阻器更换为____(选填“25Ω 2A”“30Ω 2A”或“50Ω 1.5A”)的滑动变阻器。

答案：

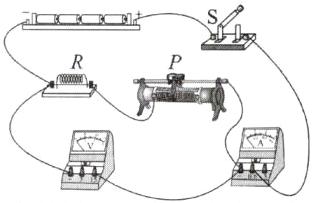

(1)①如图所示 ②6
(2)2.4 7.5
(3)$50 \Omega$ 1.5 A
　　　　　　

13. (2024·重庆中考B卷)将阻值为10Ω的电阻$R_1$与另一电阻$R_2$接入电源电压恒定的电路中，如图所示。闭合开关S，电流表$A_1$的示数为0.45A，电流表$A_2$的示数为0.3A。求：
(1)通过$R_2$的电流为0.15A；
(2)电源电压为3V。

答案： 解：
(1)如题图所示，电阻$R_{1}$和$R_{2}$并联，电流表$A_{1}$测干路电流，电流表$A_{2}$测通过电阻$R_{1}$的电流，通过电阻$R_{2}$的电流$I_{2}=I - I_{1}=0.45A - 0.3A = 0.15A$
(2)电源电压$U = U_{1}=I_{1}R_{1}=0.3A×10\Omega = 3V$
