《2025年一本九年级物理全一册人教版重庆专版》

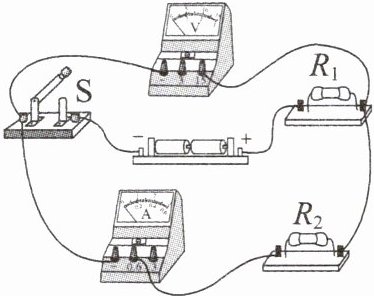

5. (2023·辽宁大连中考)如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，可以通过观察电流表来做进一步判断。已知故障发生在电阻R₁或R₂上，下列判断正确的是（D）

A. 若电流表有示数，则电阻R₁被短接
B. 若电流表有示数，则电阻R₂断路
C. 若电流表无示数，则电阻R₂被短接
D. 若电流表无示数，则电阻R₁断路

答案： D

6. 如图所示，电源电压不变，当开关S闭合时，电压表和电流表示数的变化情况是（D）

A. 电压表、电流表示数均变小
B. 电压表、电流表示数均变大
C. 电压表示数不变，电流表示数变大
D. 电压表示数变大，电流表示数不变

答案： D

1. (2024·重庆八中期中)下列说法符合实际的是（B）
A. 一节蓄电池的电压为220V
B. 人体安全电压应不高于36V
C. 一名中学生人体的电阻约为10Ω
D. 节能灯正常工作时的电流约为5A

答案： B

2. 关于导体的电阻，下列说法正确的是（B）
A. 粗细相同的铜导线，长导线比短导线电阻小
B. 长度相同的铜导线，粗导线比细导线电阻小
C. 导体两端的电压为0时，导体的电阻为0
D. 导体的电阻与它两端的电压和通过它的电流有关

答案： B

3. (2024·四川自贡中考)下图是滑动变阻器的结构示意图，当滑片P向右移动时，要使其连入电路中的电阻变大，应选择的接线柱为（B）

A. A和B
B. A和D
C. B和C
D. B和D

答案： B

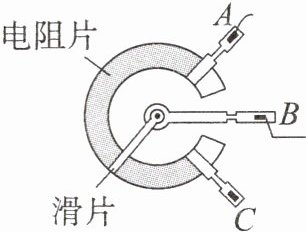

4. (2023·天津中考)电位器实质是一种变阻器，电位器的结构和连入电路的示意图如图所示。A、B、C是接线柱。当滑片向A端旋转时，电位器连入电路的电阻（B）

A. 变大
B. 变小
C. 不变
D. 先变大后变小

答案： B

5. (2024·四川达州中考)如图所示的电路，闭合开关后，整个电路正常工作。若其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（A）

A. L₁短路
B. L₂短路
C. L₁断路
D. L₂断路

答案： A

6. (2024·重庆中考A卷)如图所示的电路，电源电压保持不变，L₁和L₂是两个相同的小灯泡。先闭合开关S₁，记录两电表示数；再闭合开关S₂，电流表和电压表的示数变化情况是（C）

A. 电流表示数减小，电压表示数减小
B. 电流表示数增大，电压表示数减小
C. 电流表示数增大，电压表示数不变
D. 电流表示数不变，电压表示数不变

答案： C
