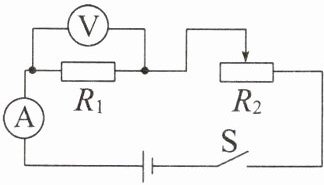

典例3 如图所示，闭合开关S，滑动变阻器的滑片向右移动，电压表的示数从6 V变化到10 V，电流表的示数变化了0.1 A，此过程中，电阻$R_{1}$消耗功率的变化量$\Delta P$是（C）

A.0.4 W
B.1.2 W
C.1.6 W
D.2.0 W

答案： 典例 3 C

5. 如图所示的电路，电源电压为15 V且保持不变，$R_{0}$为定值电阻。闭合开关S，调节滑动变阻器R的阻值，发现电流表A的示数从0.3 A变为0.5 A，电压表V的示数改变了5 V，则定值电阻$R_{0}=$25Ω，定值电阻$R_{0}$消耗的电功率变化了4W。

答案： 5. 25
4

典例4 (2024·安徽中考改编)如图所示的电路中，电源两端电压$U=9V$，$R_{1}$、$R_{2}$、$R_{3}$均为定值电阻，其中$R_{2}=45Ω$，$R_{3}=30Ω$。当闭合开关S和$S_{1}$，断开开关$S_{2}$时，$R_{3}$两端的电压为9V；当开关S、$S_{1}$和$S_{2}$均闭合时，电流表的示数为0.5A；当闭合开关S，断开开关$S_{1}$和$S_{2}$时，电压表的示数为6 V，$R_{1}$消耗的电功率为0.6W。

答案： 典例 4 9
0.5
0.6

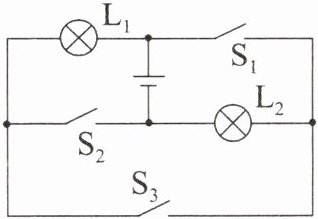

6. 如图所示的电路中，电源电压保持不变，灯$L_{1}$标有“3 V 0.9 W”字样，灯$L_{2}$的部分标识模糊，只能看清“3 V”字样。当闭合开关$S_{1}$、$S_{2}$，断开开关$S_{3}$时，两灯均正常发光；当只闭合开关$S_{3}$时，灯$L_{1}$的功率为0.144 W。不考虑灯丝电阻随温度的变化，则电源电压为3V，只闭合开关$S_{3}$时，灯$L_{1}$与灯$L_{2}$的功率之比为2:3。

答案： 6. 3
2:3

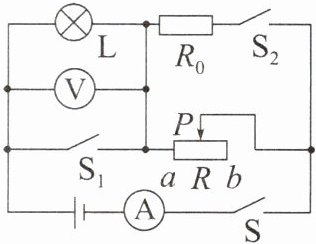

7. 如图所示的电路，电源电压不变，小灯泡L标有“6 V 3 W”字样，不考虑灯丝电阻的变化，当闭合开关S，断开开关$S_{1}$、$S_{2}$，滑片P从b端滑到中点时，电流表的示数变化了0.2 A，小灯泡恰好正常发光。那么当滑片在b端时，电流表的示数为0.3A；保持滑片P在中点的位置不变，闭合开关S、$S_{1}$、$S_{2}$，电流表的示数又变化了1.25 A，则定值电阻$R_{0}$的阻值为18Ω。

答案： 7. 0.3
18

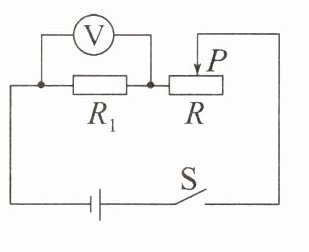

典例5 如图所示，电源电压保持不变。闭合开关S，调节滑动变阻器的滑片P，使电压表的示数为10 V时，滑动变阻器的功率为10 W，调节变阻器的滑片P到另一位置，使电压表的示数为5 V时，滑动变阻器的功率为7.5 W，则电源电压U和$R_{1}$的阻值分别为（A）
A.20 V 10Ω
B.20 V 5Ω
C.10 V 10Ω
D.5 V 5Ω

答案： 典例 5 A

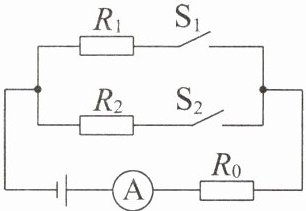

8. 如图所示，电源电压保持不变，电阻$R_{1}:R_{2}=1:4$。只闭合开关$S_{1}$时，电流表的示数为0.3 A，电阻$R_{1}$消耗的功率为$P_{1}$；只闭合开关$S_{2}$时，电阻$R_{0}$消耗的功率为0.4 W，电阻$R_{2}$消耗的功率为$P_{2}$，且$P_{1}:P_{2}=9:4$。下列结果正确的是（C）

A.电源电压为24 V
B.电阻$R_{0}$的阻值为80Ω
C.电阻$R_{2}$的阻值为320Ω
D.电阻$R_{0}$先后两次消耗的功率之比为9:4

答案： 8. C
