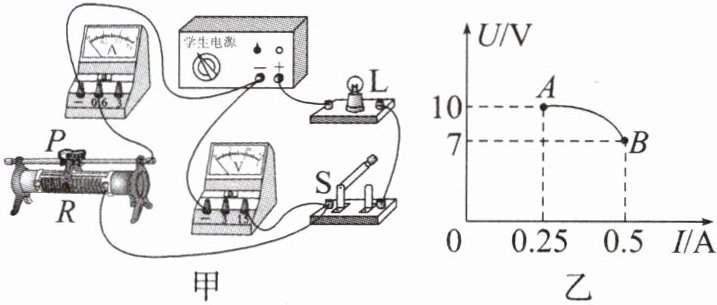

3.（2024·渝北区指标到校）如图甲所示的电路中，电源电压不变，灯泡L标有“6V 3.6W”的字样，R为滑动变阻器。闭合开关S，将滑动变阻器R的滑片P从位置1移到位置2，根据两电表示数作出的U-I图像如图乙中曲线AB所示。滑动变阻器R的滑片P分别在位置1和位置2时，灯泡L的功率分别为$P_{1}$和$P_{2}$，且$P_{1}:P_{2}=5:1$。下列判断正确的是（A）

①电源电压为12V
②滑动变阻器R的滑片P在位置2时对应图乙中B点的数据
③滑动变阻器R的滑片P在位置1时，灯泡的功率为3.5W
④滑动变阻器R的滑片P从位置1移到位置2时，灯泡的功率减小2W
A.①④
B.②③
C.①③
D.②④

答案： A

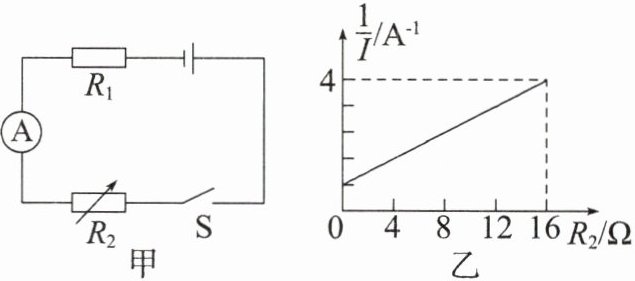

典例4 （2024·重庆十一中二模）如图甲所示，$R_{1}$为定值电阻，调节电阻箱$R_{2}$时电流表的示数I随之发生变化。图乙为电流表示数的倒数$\frac {1}{I}$与电阻箱的阻值之间的变化关系图像，则下列判断正确的是（B）

A.电源电压为4V
B.定值电阻$R_{1}$的阻值为4Ω
C.该电路的最大电流为4A
D.该电路的最大功率为4W

答案： B

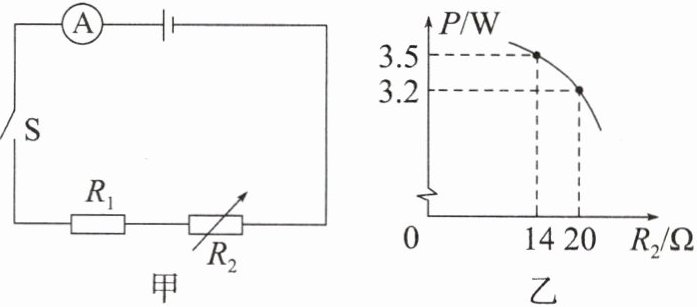

4.（重庆中考）如图甲所示的电路中，$R_{1}$是定值电阻，电流表的测量范围为0~0.6A，图乙是电阻箱$R_{2}$的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是（C）

A.电源电压为6V
B.电阻$R_{1}$的阻值为20Ω
C.电阻箱$R_{2}$连入电路中的最小阻值为10Ω
D.电阻箱$R_{2}$为20Ω时，整个电路通电10s消耗的电能为32J

答案： C
