11. 如图所示的电路，电源电压不变，当开关S₁闭合、S₂断开时，电压表测灯$L_{1}$两端的电压；当开关S₁断开、S₂闭合时，电压表测电源两端的电压。

答案： 11. 灯 $L_{1}$ 电源

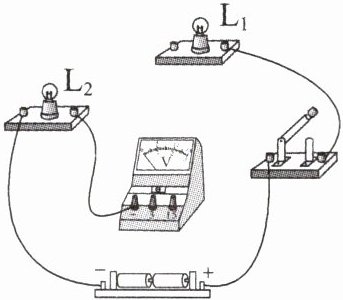

12. 如图所示的实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L₁、L₂串联，电压表只测量灯L₁两端的电压，导线不能交叉。

答案：
12. 如图所示。

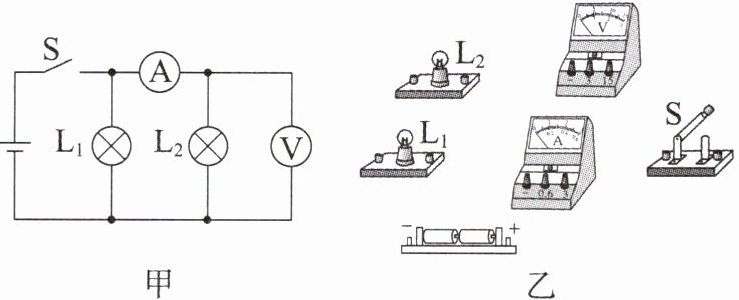

13. (2024·重庆一中阶段练习)如图甲所示，已知电源电压为3 V，通过灯泡L₁、L₂的电流分别为1 A和0.5 A，请根据电路图在图乙中用笔画线代替导线连接实物。(电表选择合适的测量范围，导线不能交叉)

答案：
13. 如图所示。

14. 如图所示的电路中，L₁、L₂是两个相同的灯泡，①②③是电流表或电压表，闭合开关S，下列分析正确的是 （C）

A.若灯泡L₁、L₂同时发光，则②③不能是同种电表
B.若②③都是电流表，灯泡L₁、L₂正常发光，则②③两表的示数相同
C.若①②都是电流表，则灯泡L₂一定不发光
D.若①③都是电压表，则灯泡L₂可能会发光

答案： 14. C

15. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现 （C）

A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏

答案： 15. C

变式 如图所示，一同学把电压表与电流表的位置接错了。闭合开关后，则：

(1)电流表可能被烧毁；
(2)电压表不可能被烧毁；
(3)灯泡不可能被烧毁；
(4)电源可能被烧毁。(均选填“可能”或“不可能”)

答案： 【变式】
(1)可能
(2)不可能
(3)不可能
(4)可能

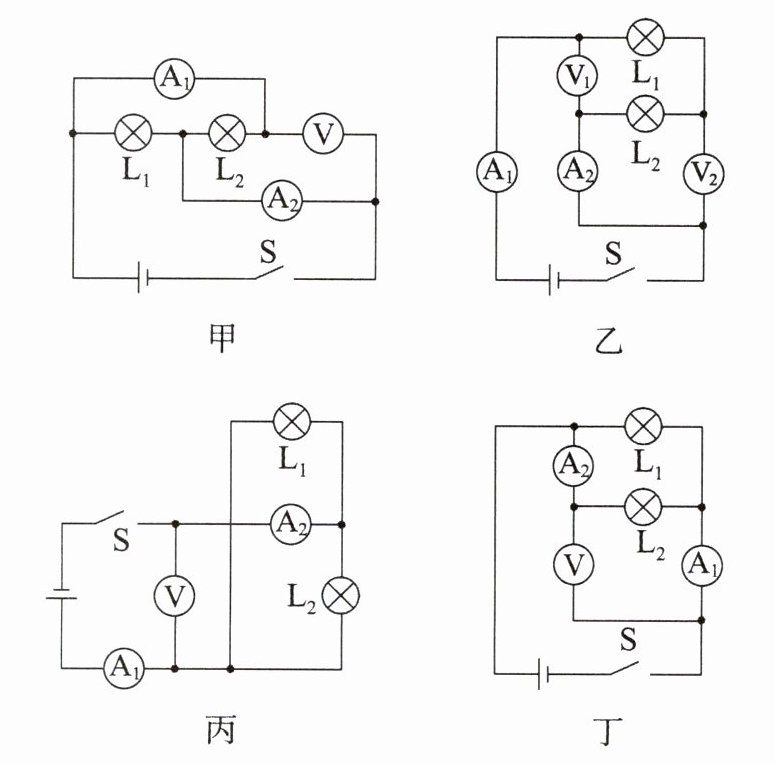

16. (一本原创)在下列甲、乙、丙、丁四幅图中，闭合开关S。(涉及灯泡的相关问题选填“串”或“并”，涉及电流表的相关问题选填“干路”“L₁支路”或“L₂支路”，涉及电压表的相关问题选填“L₁”“L₂”或“电源”)

(1)在图甲中，灯泡L₁、L₂并联，电流表A₁测L₂支路电流，A₂测干路电流。
(2)在图乙中，灯泡L₁、L₂串联，电压表V₁测电源两端电压，V₂测L₂两端电压。
(3)在图丙中，灯泡L₁、L₂并联，电流表A₁测干路电流，A₂测干路电流。
(4)在图丁中，灯泡L₁、L₂并联，电流表A₁测干路电流，A₂测L₂支路电流。

答案： 16.
(1)并 $L_{2}$ 支路 干路
(2)串 电源 $L_{2}$
(3)并 干路 干路
(4)并 干路 $L_{2}$ 支路
