《2025年一本九年级物理全一册人教版重庆专版》

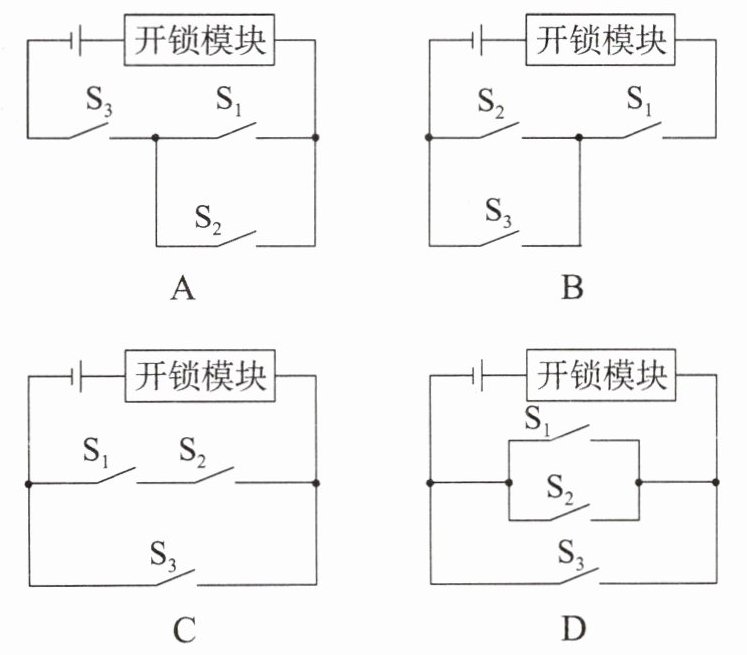

典例2 智能遥控钥匙解锁汽车车门有两种方式。方式一：当驾驶员携带钥匙在汽车附近时，车上的感应器感应到钥匙(相当于闭合开关$S_{1}$)，只需用手触摸车门把手(相当于闭合开关$S_{2}$)汽车的车门就会解锁。方式二：当司机距离汽车较远时，只需直接按下钥匙的开锁键(相当于闭合开关$S_{3}$)，车门就会解锁。下图中能正确反映汽车开锁过程的电路图是 (C)

答案： C

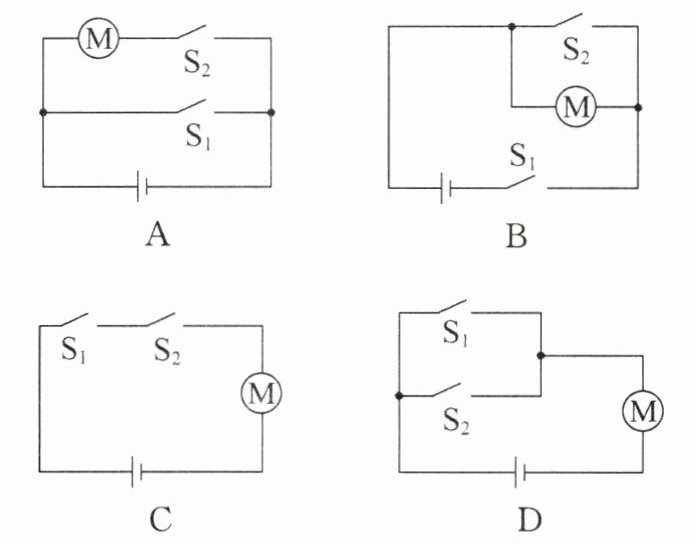

4. (2025·重庆八中开学考试)小林要设计一个天黑自动给树浇水的装置，要求：当土壤干燥且天黑时电动机启动浇水。光控开关$S_{1}$天黑时自动闭合，$S_{2}$在土壤干燥时自动闭合。下列电路中符合要求的是 (C)

答案： C

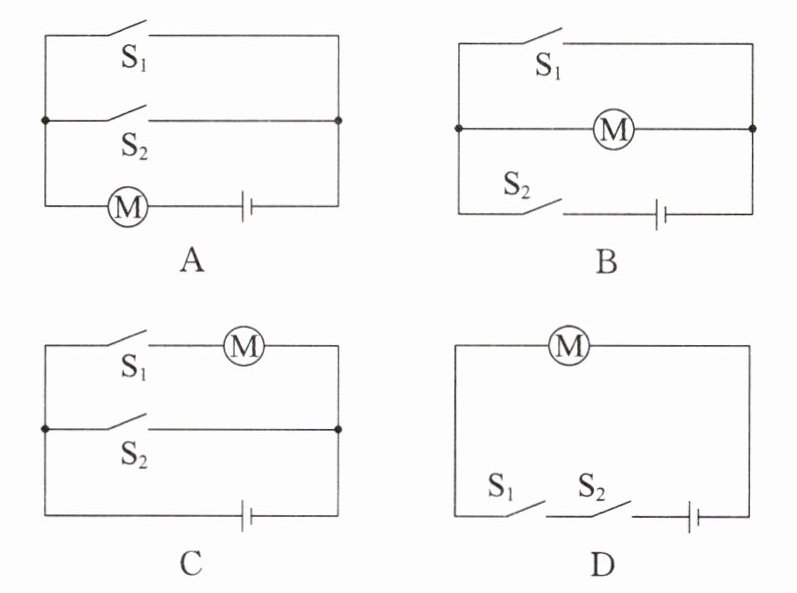

5. (2024·九龙坡区期末)如图所示，智能停车场采用先进的车辆识别系统，其识别功能相当于控制带动栏杆运动的电动机的开关($S_{1}$)，当车辆条件符合时，开关闭合，电动机带动栏杆放行。若识别失败，也可以通过保安手中的遥控(相当于闭合开关$S_{2}$)人工放行。小林设计了如下所示电路，符合要求的是(A)

答案： A

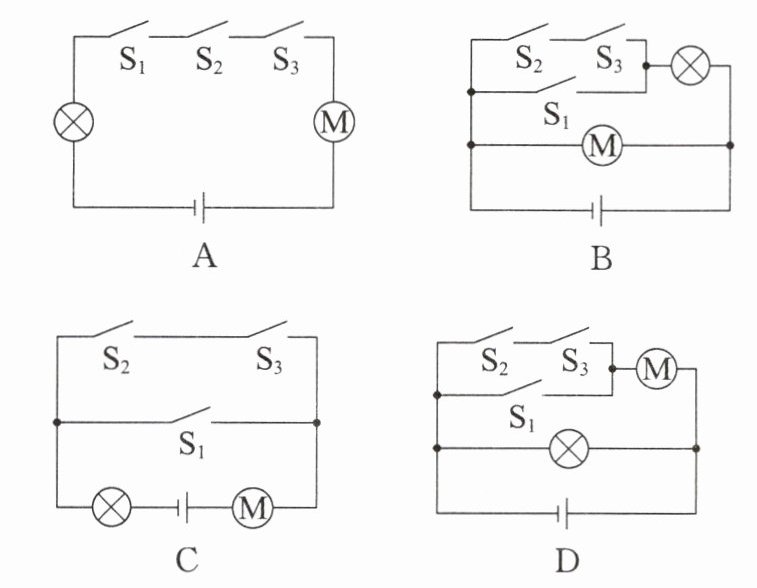

6. (2024·南开中学期末)小江同学设计了一个智能保险箱，该智能保险箱可以通过指纹独立开锁(相当于闭合开关$S_{1}$)，也可通过两把钥匙同时操作开锁(相当于闭合开关$S_{2}$、$S_{3}$)，该智能锁还配有24小时常亮的指示灯。下图中能准确表示该智能保险箱电路的是 (D)

答案： D
