《2025年一本九年级物理全一册人教版重庆专版》

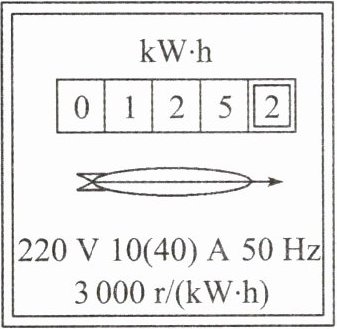

3. (2024·内蒙古通辽中考)小明家原有用电器的总功率是3800W，又新购买了电热水器和空调各一台，电热水器的铭牌上标有“220V 2200W”字样，空调的铭牌上标有“220V 1900W”字样，他家的电能表如图所示。下列说法不正确的是(B)

A. 电热水器是利用电流的热效应工作的
B. 单独使用空调比单独使用电热水器电能表转盘转速快
C. 正常使用相同时间，电热水器比空调消耗的电能多
D. 小明家现有的用电器可以同时使用

答案： B

4. (2024·四川巴中中考)如图所示的电路，电源电压不变，闭合开关S，电压表$V_{1}$、$V_{2}$的示数之比为2:3。下列说法正确的是(C)

A. 通过$R_{1}$、$R_{2}$的电流之比$I_{1}:I_{2}=1:2$
B. $R_{1}$、$R_{2}$两端的电压之比$U_{1}:U_{2}=2:1$
C. 相同时间内$R_{1}$、$R_{2}$消耗的电能之比$W_{1}:W_{2}=1:2$
D. $R_{1}$、$R_{2}$的电功率之比$P_{1}:P_{2}=2:1$

答案： C

5. (2023·山东临沂中考)将一只规格为“6V 3W”的小灯泡与一个阻值为12Ω的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率(B)
A. 大于3W
B. 等于3W
C. 小于3W
D. 无法确定

答案： B

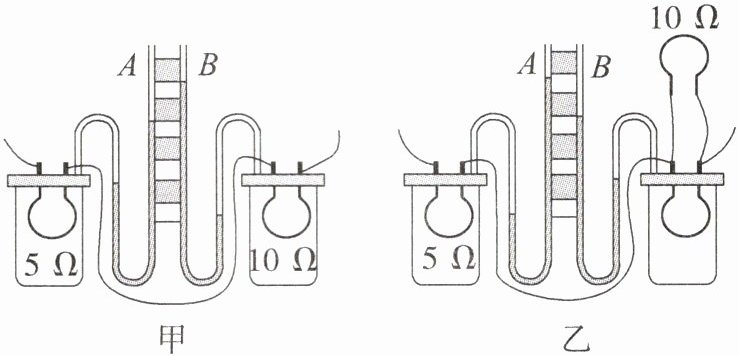

6. 在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置(两个透明容器中封闭着等量的空气)。下列说法正确的是(C)

①U形管中液面高度的变化主要是由液体的热胀冷缩引起的
②图甲中的装置能探究电流通过导体产生的热量与电阻的关系
③图乙实验过程中右边透明容器中电阻丝的阻值应该等于10Ω
④用图甲中的实验结论能解释“电炉丝热得发红，而与电炉丝相连的导线几乎不发热”的现象
A. ①②
B. ②③
C. ②④
D. ③④

答案： C

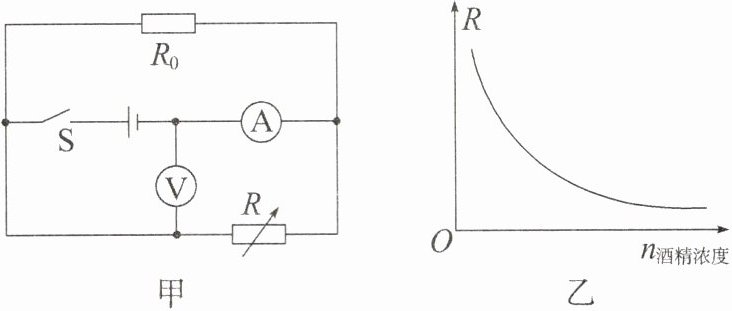

7. (2024·山东东营中考)图甲是某酒精测试仪的简化电路图，$R_{0}$为定值电阻，R为酒精气体传感器，其阻值随酒精浓度变化的图像如图乙所示。若电源电压不变，闭合开关，当R周围酒精浓度增加时，下列判断正确的是(D)

A. 电流表示数变小
B. 电压表示数变大
C. 电压表与电流表示数的比值不变
D. 电路消耗的总功率变大

答案： D

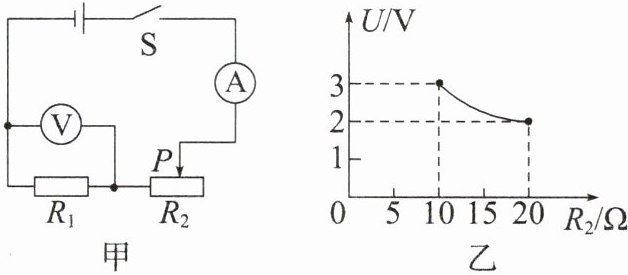

8. (2024·江苏淮安中考)如图甲所示，电源电压保持不变，$R_{1}$为定值电阻，滑动变阻器$R_{2}$的最大阻值为20Ω。电压表的测量范围为0～3V，电流表的测量范围为0～0.6A。在保证电路各元件安全的前提下，电压表的示数随滑动变阻器$R_{2}$阻值变化的关系图像如图乙所示。下列说法中正确的是(D)

A. 电源电压为7.5V
B. 定值电阻$R_{1}$的阻值为5Ω
C. 电路的最小功率为0.6W
D. 电流表示数的变化范围为0.2～0.3A

答案： D
