1.(一本原创)如图所示,在“测量正常发光时电压为3.8V的小灯泡的电阻”实验中,电源电压恒为6V。

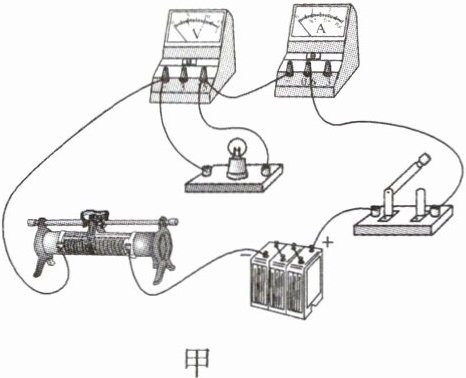

(1)小明连接如图甲所示的电路,准备闭合开关时,发现有接线错误。请你按要求在图中将需改错的导线画“×”,并补画出正确的导线。要求:闭合开关后,当滑动变阻器的滑片向左移动时,电流表的示数变大。
(2)电路完善后,闭合开关,发现小灯泡不发光,接下来首先应该____(填字母)。
A.检查导线连接是否良好
B.移动滑动变阻器的滑片观察小灯泡是否发光
C.断开开关
D.观察电流表和电压表是否有示数
变式 若电流表和电压表均有示数,但示数都较小,接下来应该____(选项同上)。
(3)电路连接完整后,闭合开关,小灯泡不发光,电流表有示数,电压表无示数,可能是小灯泡____。

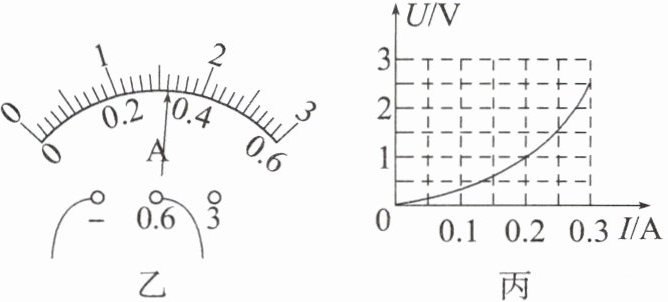

(4)调节滑动变阻器的滑片,当电压表的示数为3.2V时,电流表的示数如图乙所示,其示数为____A,此时小灯泡的电阻为____Ω。为了测量小灯泡正常发光时的电阻,应该将滑动变阻器的滑片向____(选填“左”或“右”)移动。
(5)另一小组的同学接通电路,移动滑动变阻器的滑片,若电压表指针的偏转角度与电流表相同,则可计算此时小灯泡的阻值为____Ω。
(6)若灯丝突然烧断,则电压表的示数将会____(选填“变大”“变小”或“不变”)。
(7)提供的滑动变阻器的规格分别为A(5Ω 2A)、B(20Ω 1A)、C(100Ω 0.1A),则应选择____(选填“A”“B”或“C”)。
(8)小明测得的数据见表格。
|电压U/V|0.5|1.0|1.5|2.0|2.5|3.0|
|----|----|----|----|----|----|----|
|电流I/A|0.10|0.16|0.20|0.23|0.25|0.27|
|电阻R/Ω|5.0|6.3|7.5|8.7|10.0|11.1|
|平均电阻/Ω|8.1|
根据表格中的数据,小明求出小灯泡电阻的平均值,你____(选填“同意”或“不同意”)这种做法。
(9)另一组的小启同学在连接好电路后,闭合开关,移动滑动变阻器的滑片P的过程中发现:当小灯泡变亮时,电压表示数变小;当小灯泡变暗时,电压表示数变大。经检查,所用器材完好,出现这种现象的原因可能是____。
(10)小启重新连接电路后,记录了多组实验数据,由此绘制了如图丙所示的小灯泡的U-I图像,分析实验数据发现小灯泡的电流与其两端的电压不成正比,原因是____。小启将一个25Ω的定值电阻与该小灯泡串联在该电源的两端时,此时这个小灯泡的阻值为____Ω。
(11)做完实验后,老师要求同学们将电流表和电压表的位置互换,观察到的现象是____(多选)。
A.电流表几乎无示数
B.电压表的示数接近电源电压
C.小灯泡不发光
D.电流表的示数很大

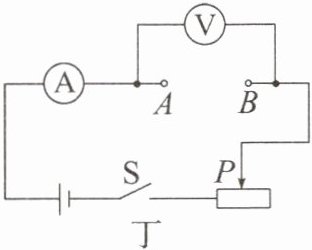

(12)小启对电学实验中滑动变阻器的作用进行了探究,如图丁所示。

①在A、B两点间接入定值电阻,探究电流与电压的关系,滑动变阻器的作用是____,多次测量寻找普遍规律。
②在A、B两点间接入定值电阻,测量定值电阻的阻值,滑动变阻器的作用是可以实现多次测量____,减小误差。
③在A、B两点间接入小灯泡,滑动变阻器的作用是____,从而绘制出小灯泡的伏安特性曲线。

答案：

(1)如图所示　
(2)D　【变式】B　
(3)短路　
(4)0.32 10　左　
(5)25　
(6)变大　
(7)B　
(8)不同意　
(9)电压表与滑动变阻器并联了　
(10)小灯泡的电阻随温度的升高而增大 5　
(11)ABC　
(12)①改变定值电阻两端的电压　②求平均值　③改变小灯泡两端的电压
