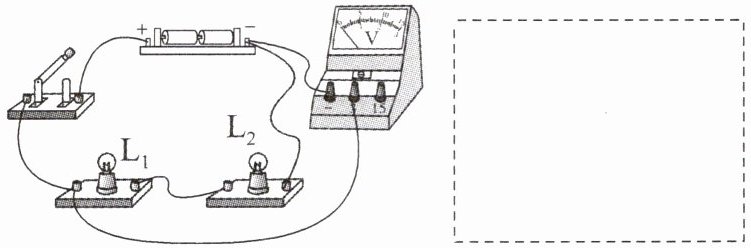

13. 下图是小晶连接的电路，她要测量小灯泡L₂两端的电压。
(1)图中有根导线连接错误，请你找出那根连错的导线，在该导线上画“×”，并用笔画线代替导线重新画出正确连线。
(2)在虚线框内画出正确连线后的电路图。

答案：
如图所示。

14. 在探究“影响导体电阻大小的因素”时，小兵、小红两名同学做出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料见下表。
|编号|材料|长度/m|横截面积/mm²|
|----|----|----|----|
|A|镍铬合金|0.5|0.5|
|B|镍铬合金|1.0|0.5|
|C|镍铬合金|0.5|1.0|
|D|锰铜合金|0.5|0.5|

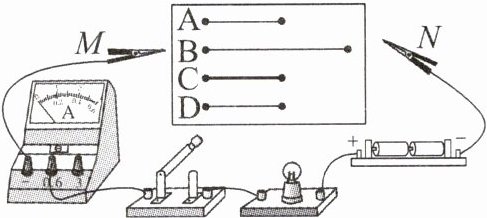

为了验证上述猜想，他们设计了如图所示的实验电路。

(1)小兵选用编号为A、C的两根电阻丝进行实验，是为了验证猜想②(填序号)。
(2)小红选用编号为A、B的两根电阻丝进行实验，发现把电阻丝A接入电路时电流表的示数比把电阻丝B接入电路时电流表的示数大，说明导体材料和横截面积相同时，长度越长，电阻越大(选填“大”或“小”)。
(3)小红认为仅用电阻丝B也可以探究导体电阻大小与导体长度的关系。她将电阻丝B接入电路完成第一次实验，再将电阻丝B对折后接入电路中完成第二次实验，她的做法不正确(选填“正确”或“不正确”)，原因是没有控制导体的横截面积相同。

答案：
(1)②
(2)大
(3)不正确 没有控制导体的横截面积相同

15. 我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电源、开关及若干导线。

|实验次序|AB间电阻/Ω|CD间电阻/Ω|
|----|----|----|
|1|10|5|
|2|20|10|
|3|30|15|
(1)连接电路时，应将开关处于______断开(选填“断开”或“闭合”)状态。

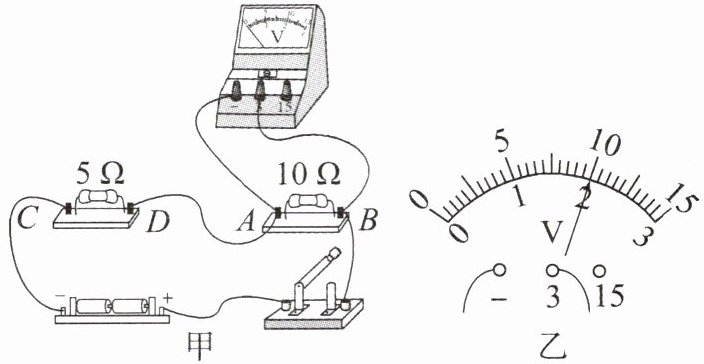

(2)如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开关，电压表的示数如图乙所示，则AB间电压为______2V。比较两电阻和所分电压可初步得出结论：串联电路中，电阻越大，其所分电压______越大。
(3)为了进一步探究电压的分配规律，小明更换电阻完成了上表中第2、3次实验，观察到每次实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻之比相等，于是得出“串联电路中各部分电路按其电阻之比分配电源电压”的结论。根据这一实验过程得出的结论是否可信？______不可信(选填“可信”或“不可信”)，你的理由是______实验中应使每次所选电阻的比值不同，才能得到普遍结论。

答案：
(1)断开
(2)2 越大
(3)不可信 实验中应使每次所选电阻的比值不同，才能得到普遍结论
