《2025年一本九年级物理全一册人教版重庆专版》

典例1 如图所示的电路,“○”内的1、2、3可能是电流表,也可能是电压表。当开关S闭合后,两灯都亮,且三个电表都有正常示数,则下列判断正确的是 (A)

A.①③是电流表,②是电压表
B.①是电压表,②③是电流表
C.①②是电流表,③是电压表
D.①②是电压表,③是电流表
变式(一本原创)符合上题题目要求的三个电表的组合,还有一种情况:②是电流表,①③是电压表。

答案： A
@@②　①③

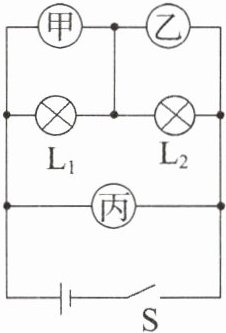

1.(2025·西大附中期中)如图所示的电路中,甲、乙、丙是三个电表,闭合开关S,下列说法正确的是 (B)

A.电路中甲表和乙表可以同时为电流表
B.若甲、乙、丙都为电压表,则$L_{1}$、$L_{2}$串联
C.若甲为电压表,乙、丙为电流表,则只有$L_{1}$发光
D.若甲、丙为电压表,乙为电流表,则$L_{1}$、$L_{2}$都发光

答案： B

2.如图所示的电路中,闭合开关S后,两灯均发光,则甲是电流表,乙是电压表。(均选填“电流”或“电压”)

答案： 电流　电压

3.如图所示的电路,请在圆圈中填入电压表或电流表符号,使开关S闭合后,两盏灯都能正常工作。

答案：
如图所示。

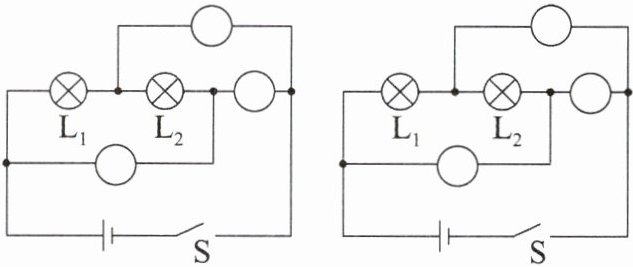

4.请在下图的“○”中填上电压表或电流表的符号,使开关闭合后,灯$L_{1}$和$L_{2}$都能工作,画出可能的结果。

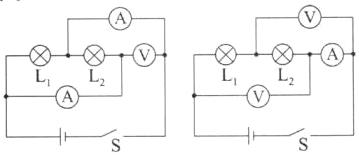

答案：
如图所示。

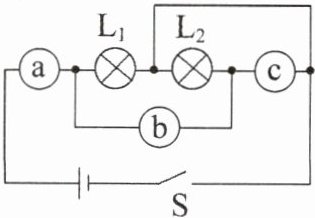

5.(2025·重庆一中月考)如图所示,闭合开关后,$L_{1}$和$L_{2}$两个灯泡并联,a、b、c三个电表(可能是电流表或电压表)的示数依次为1.5、1.0、2.0(单位为V或A),则灯泡$L_{1}$两端的电压为2.0V,通过灯泡$L_{1}$的电流为0.5A。

答案： 2.0　0.5
