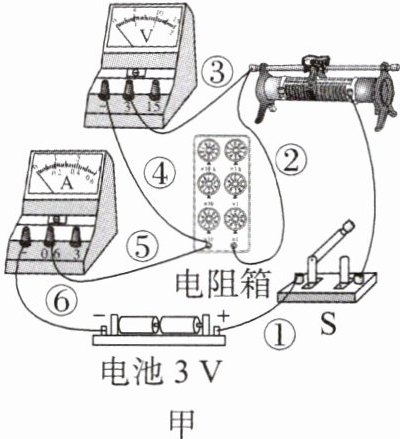

4. (科学探究)小军利用图甲中的电路探究电流与电阻的关系,所用器材规格已在图中标明。

(1)实验中,无论如何调节滑动变阻器的滑片,电流表的示数始终为零,电压表的示数始终为3V。经检查发现是某根导线出现了断路,该导线是________(填导线编号)。
(2)测量结束后,应先________,拆除________两端的导线后,再拆除其他导线并整理好器材。

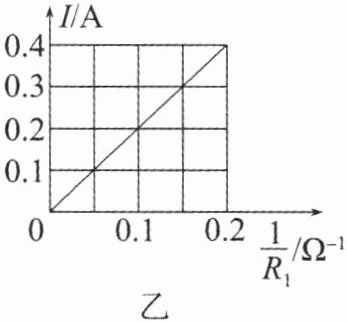

(3)将电流表的示数记为I,电阻箱和滑动变阻器接入电路的阻值分别记为$R_{1}$和$R_{2}$。小军根据实验数据绘制的I与$\frac{1}{R_{1}}$之间关系的图像如图乙所示。

①根据图乙可得出“在电压一定时,通过导体的电流与导体的电阻成________”的实验结论。

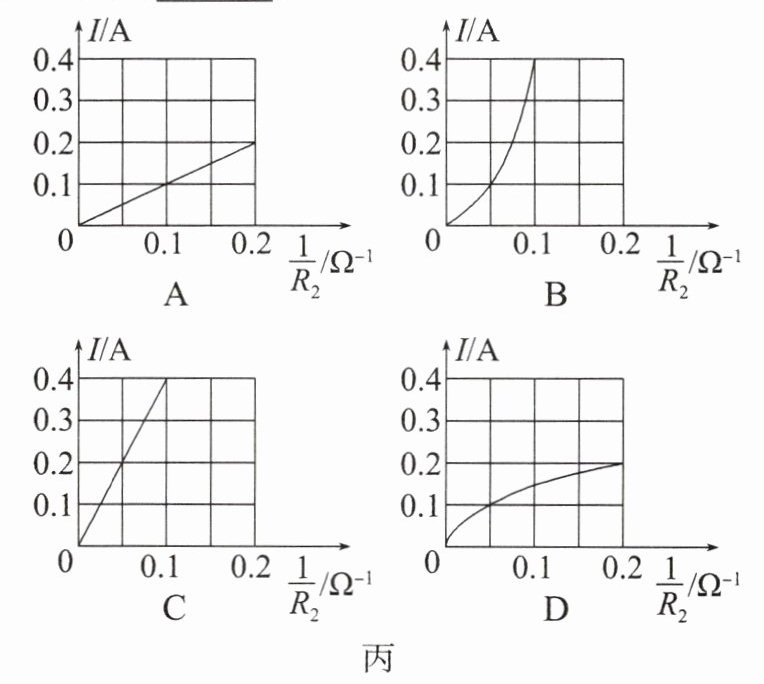

②在图丙的选项中,能正确反映I与$\frac{1}{R_{2}}$之间关系的是________。

(1)②　(2)断开开关　电源　(3)①反比　②A

答案：
(1)②　
(2)断开开关　电源　
(3)①反比　②A
