《2025年一本九年级物理全一册人教版重庆专版》

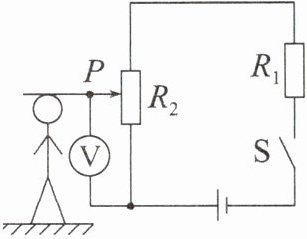

5. 初三实验小组的同学决定设计一个如图所示的简易身高测量仪，他们的设想是用滑片P在绷直的电阻丝$R_2$上移动代替滑动变阻器，将电压表改装成身高显示仪，且测量仪测量身高的范围能达到最大，测量精确度最高。已知电源电压（恒为12V）、电压表（测量范围0～3V）、长80cm的均匀电阻丝$R_2$（0.5Ω/cm）。下列说法正确的是（D）

A. 该身高测量仪的刻度盘不均匀
B. 定值电阻$R_1$的阻值为100Ω
C. 若要提高测量仪的测量范围，则可以换用大测量范围的电压表
D. 对身高为170cm的小欣进行测量时，电压表的示数为1.5V；若对小琳进行测量时，电压表的示数为1.8V，则小琳的身高为178cm

答案： D

1. 对欧姆定律公式$I = \frac{U}{R}$的理解正确的是(D)
A. 通过导体的电流越大，这段导体的电阻就越小
B. 导体两端的电压越大，这段导体的电阻就越大
C. 导体的电阻与电压成正比，与通过导体的电流成反比
D. 导体两端的电压越大，通过这段导体的电流就越大

答案： D

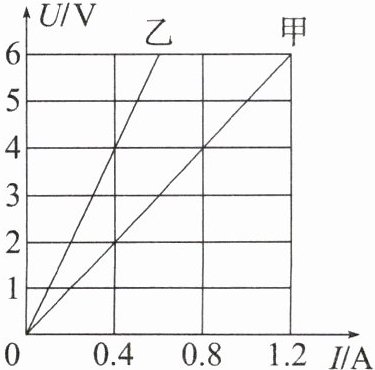

2. (2024·綦江区期中)两电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是（C）

A. 甲的电阻为10Ω
B. 甲的电阻是乙的电阻的两倍
C. 通过甲的电流是通过乙的电流的两倍
D. 如果甲、乙串联在6V的电源两端，电路中电流为1.8A

答案： C

3. (2024·山东淄博中考)如图所示的电路，闭合开关S，滑动变阻器的滑片P向右移动时，下列说法正确的是（A）

A. 电流表的示数不变，电压表的示数不变
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变大
D. 电流表的示数变小，电压表的示数不变

答案： A

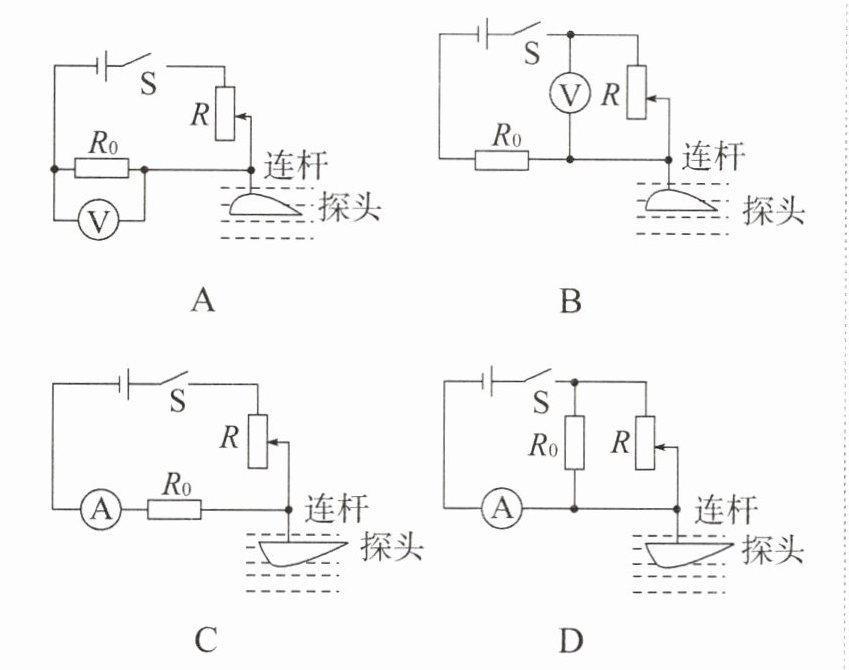

4. (学科内综合)(2023·四川广安中考)某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，$R_0$是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器R的滑片上下移动（注：水流速度越大，探头上、下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（A）

答案： A
