《2025年一本九年级物理全一册人教版重庆专版》

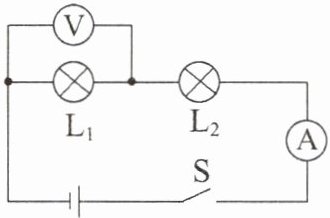

典例3 (一本原创)某同学采用如图所示的电路做电学实验,闭合开关后,若灯$L_{2}$短路,则电流表有示数,电压表有示数;若灯$L_{2}$断路,则电流表无示数,电压表无示数;若灯$L_{1}$短路,则电流表有示数,电压表无示数;若灯$L_{1}$断路,则电流表无示数,电压表有示数。(均选填“有”或“无”)

答案： 有 有 无 无 有 无 无 有

5. (2025·渝北中学月考改编)小强同学在“探究串联电路电流规律”的实验中,按如图所示的电路图连接好了电路,闭合开关S后,两灯均不发光。为检测出电路故障,他做了以下操作:将电压表接到b、c两点,观察到电压表、电流表均无示数;将电压表接到a、b两点,观察到电压表有明显示数,而电流表的示数几乎为零。电路故障可能是 (B)
A.灯$L_{1}$断路
B.灯$L_{2}$断路
C.灯$L_{2}$短路
D.电流表烧坏了

答案： B

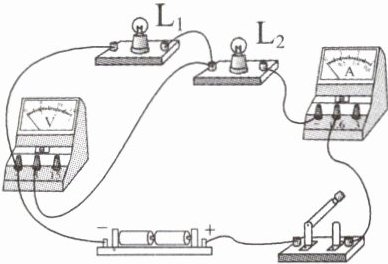

6. (2025·龙兴中学月考)如图所示的电路中,$L_{1}$和$L_{2}$是两个完全相同的小灯泡。闭合开关后,两个小灯泡都能发光。过了一会,突然有一个小灯泡熄灭,另一个小灯泡正常发光,并且只有一个电表有示数,则故障原因可能是(A)
A.灯泡$L_{1}$短路
B.灯泡$L_{1}$断路
C.灯泡$L_{2}$短路
D.灯泡$L_{2}$断路

答案： A

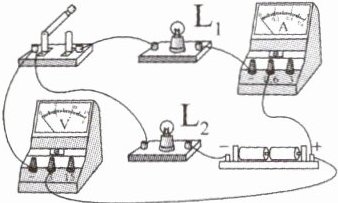

7. 下图是某同学探究电路中电流、电压特点的实物图。当闭合开关时,其中一盏灯发光,另一盏灯不发光,电流表和电压表均有示数,则电路故障可能是 (D)
A.灯$L_{1}$短路
B.灯$L_{2}$断路
C.灯$L_{1}$断路
D.灯$L_{2}$短路

答案： D

8. 小成同学按照如图所示的电路图连接好电路做电学实验,闭合开关S,移动滑动变阻器的滑片,发现电流表和电压表的指针均没有偏转,电路中仅有一处故障,故障可能是 (C)
A.电阻$R_{1}$断路
B.电阻$R_{1}$短路
C.滑动变阻器R断路
D.滑动变阻器R短路

答案： C

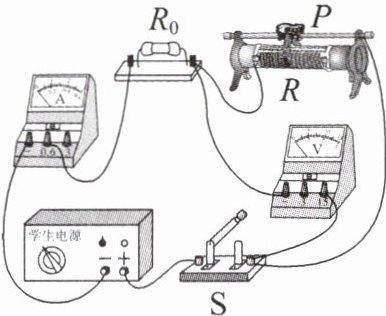

9. (2024·南开中学期中)如图所示的电路中,电源电压保持不变。闭合开关S,将滑动变阻器R的滑片P移到合适位置,电压表、电流表均正常工作且有示数,某时刻电流表和电压表的示数都突然变小,电路故障可能是 (A)
A.电阻$R_{0}$断路
B.电阻$R_{0}$短路
C.滑动变阻器R断路
D.滑动变阻器R短路

答案： A
