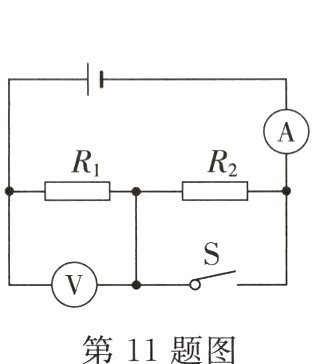

11. 如图所示电路中，开关S由断开到闭合时，电流表A的示数将________，电压表V的示数将________。
　　　　 　　 　　

答案： 变大　变大

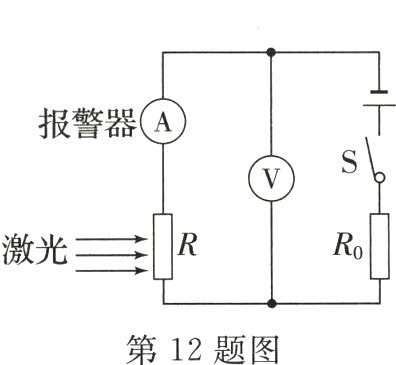

12. 如图所示的是某地下停车场烟雾报警器的简化原理图，电源电压保持不变，R₀为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当有烟雾遮挡射向光敏电阻R的激光时，电流表的示数________，电压表示数________（选填“增大”“减小”或“不变”）；当电压表示数增大到某一数值时报警器开始报警。要使报警器在浓度更低的烟雾下报警，R₀应选用________（选填“更大”或“更小”）阻值的电阻。

答案： 减小　增大　更小

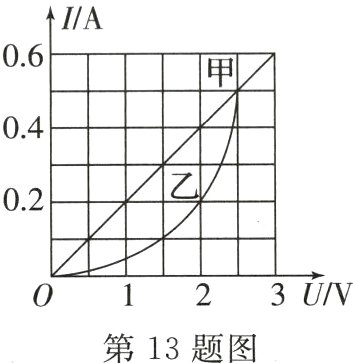

13. 如图所示是甲、乙两个电路元件的电流I与电压U的关系图象，由图象可知，甲的电阻是________Ω。若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是________A。若将甲、乙串联后接在另一个电源两端，电路中的电流是0.2A，另一电源的电压为________V。

答案： 5　0.6　3

14. 两个电阻，分别标有“3V，0.5A”和“6V，0.3A”字样。将它们串联后接入电路使用，那么电路中的电流不能超过________A；将它们并联后接入电路使用，那么电路两端的电压不能超过________V，干路上的最大电流为________A。

答案： 0.3　3　0.65

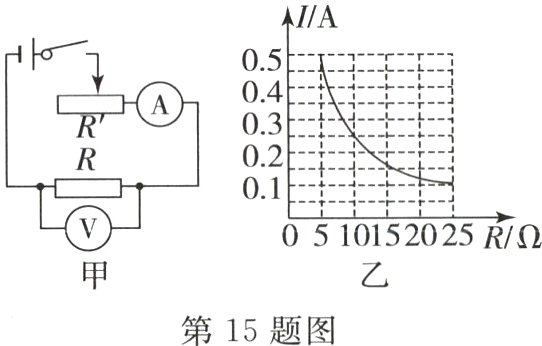

15. 如图甲所示为小伟探究“导体中电流与电阻的关系”的实验电路图。图乙是他根据实验数据描绘出的I - R关系图象。由图象可知：当电压一定时，电流与电阻成________（选填“正比”或“反比”）；他每次控制电阻两端的电压为________V不变。若电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，则滑动变阻器的阻值至少为________Ω。
　　　　

答案： 反比　2.5　20

16. 在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到________位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是________________________。

答案： 阻值最大　使实验结论更具有普遍性
