18. 小羊有一串小彩灯，由于疏于养护，其中有一个灯泡损坏了(灯丝断了)，造成这一小串彩灯接入电路后所有灯都不亮。
(1)这些彩灯是怎样连接的？
(2)给你一根导线，请设计一种方法帮助小羊找到那个损坏的灯泡。

答案：
(1)由题知，这串小彩灯，由于其中一个灯泡灯丝断了，致使其他小灯泡都不能发光,即各小彩灯间相互影响，所以它们之间是串联的;　　　　　
(2)可将这条导线依次与每个小彩灯并联，若与某一小彩灯并联时其他灯均发光，说明是该灯坏了。　　　　　
答:
(1)这些彩灯是串联的;
(2)将这根导线依次与每个小彩灯并联，若与某一小彩灯并联时其他灯均发光，说明是该灯坏了。

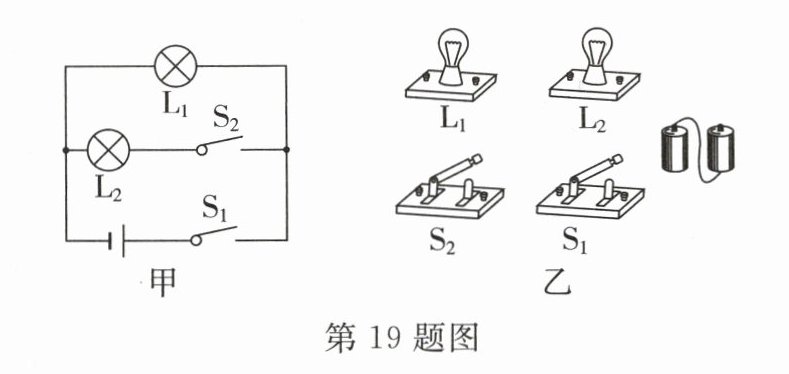

19. 按照图甲的电路图，把图乙的实物连成电路。（要求连接时导线不许交叉）

答案：

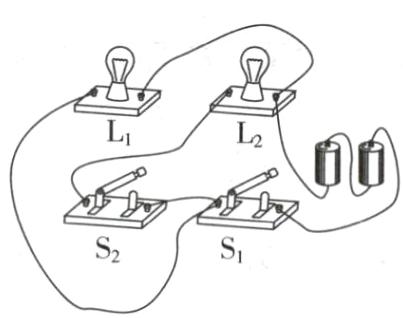

如图所示。
　　　　　　　　　　　

20. 小刚和小强在连接串并联电路的实验中：

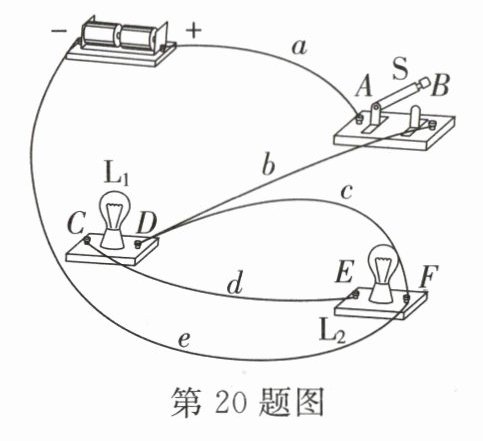

(1)小刚连接了如图所示电路，如果合上开关，两个灯泡都将______（选填“不会发光”或“会被烧坏”），出现______（选填“开路”或“短路”）现象。
(2)小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯______（选填“串联”或“并联”）的正确电路。小强将多余的c导线拆除以后，闭合开关S时，小灯泡L₁、L₂都不亮。用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L₁亮。对此，下列判断中正确的是______。
A. 灯L₁断路 B. 灯L₂断路 C. 开关S断路 D. 灯L₂短路

答案：
(1)不会发光　短路　
(2)串联　B
