13. 小明要探究“当电流一定时，小灯泡的功率与电阻的关系”。器材有：两节干电池，三个小灯泡L₁、L₂、L₃（分别标有“1.5 V 0.25 A”“2.5 V 0.25 A”和“3.8 V 0.3 A”），滑动变阻器(10 Ω 1 A)，电流表，电压表，导线若干，开关。

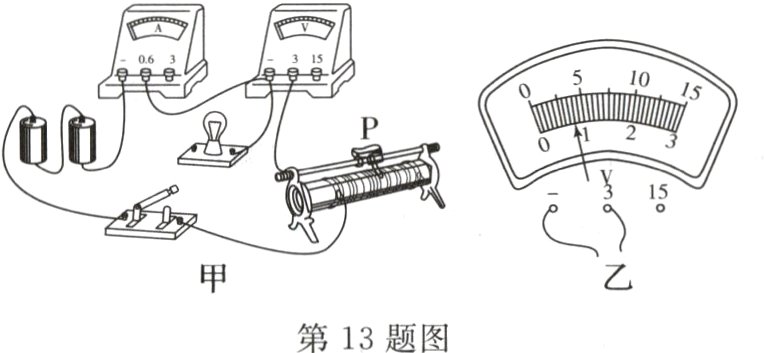

（1）请用笔画线代替导线，将图甲电路连接完整。
（2）小明先将灯L₁接入电路，闭合开关后，调节滑动变阻器的滑片P，通过灯L₁的电流为0.2 A，此时电压表示数如图乙所示，则灯L₁的电压为________ V，实际功率是________ W。

（3）保持滑动变阻器滑片的位置不变，用L₂替换L₁，闭合开关，为保持电流表的示数为0.2 A不变，应将滑片P向________（选填“左”或“右”）端移动，再测出L₂两端的电压，算出L₂的电阻和功率。

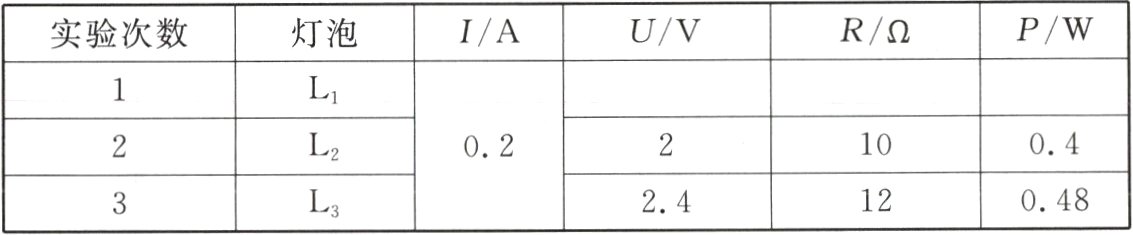

（4）再用灯L₃替换L₂，做第三次实验，并将实验数据记录在上表。
分析表中数据可得：在电流一定时，小灯泡的实际功率与电阻成________。
[拓展]实验结束后，小明感觉以上实验存在一些问题，于是他找来小红进行评估。
①这样实验不够简便，改进方法：______________________________；
②有一组数据不符合实际，原因是：______________________________。

答案：

(1)如图所示。

(2)0.8　0.16　
(3)左
(4)正比　①将L1、L2、L3串联在同一电路中，就控制了电流一定　②灯L2正常工作时电阻为10Ω，当电压小于额定电压2.5V时，电阻应小于10Ω
