《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

1. 下列关于家庭电路的组成顺序正确的是 （ ）
A. 进户输电线、电能表、总开关、保险装置、用电器
B. 进户输电线、总开关、保险装置、电能表、用电器
C. 进户输电线、总开关、保险装置、用电器、电能表
D. 进户输电线、用电器、电能表、总开关、保险装置

答案： A

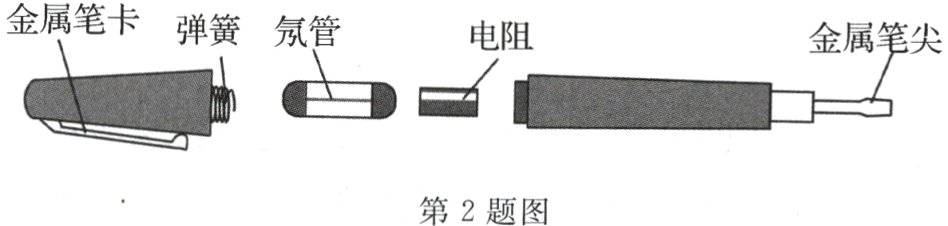

2. 如图所示为一种试电笔的构造图，下列关于试电笔的说法正确的是 （ ）
　　　　　　　
A. 使用试电笔时手应接触笔尖金属体
B. 使用试电笔时手不能接触笔尾金属笔卡
C. 试电笔中的电阻可以用铁丝代替
D. 当氖管发光时有微弱电流通过人体

答案： D

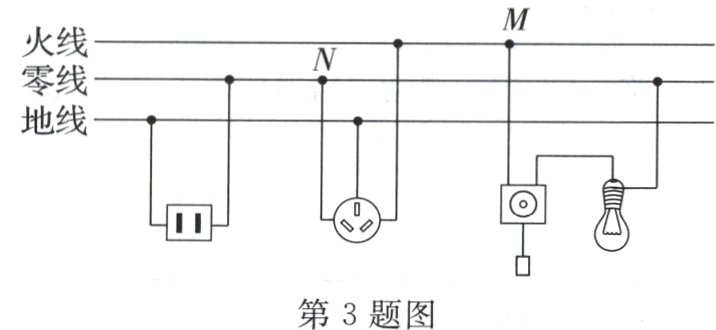

3. 如图是小希设计的家庭电路图，下列选项中正确的是 （ ）
　　　　　　　　　　
A. 电灯的安装及开关的连接是正确的
B. 洗衣机接入三孔插座后电灯与洗衣机是串联的
C. 两孔插座和三孔插座的连接都是正确的
D. 用试电笔正确接触M和N点时，试电笔的氖管均不发光

答案： A
