《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

1. 有两个定值电阻，分别标有“6V　0.5A”和“12V　1A”字样，当将它们串联在电路中时，电源电压不可超过　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A. 6V
B. 12V
C. 18V
D. 24V

答案： B

2. 关于欧姆定律，下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A. 欧姆定律是通过理论推导得出的规律
B. 欧姆定律反映出了导体电阻跟电流和电压之间的关系
C. 欧姆定律反映的是同一段电路中同一时刻的电流、电压和电阻关系
D. 由欧姆定律变形得$R=\frac{U}{I}$，说明电阻与电压成正比，与电流成反比

答案： C

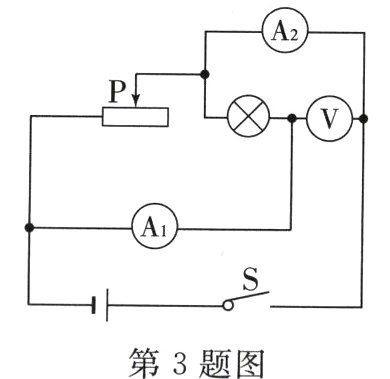

3. 如图所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(　　　)
A. 电压表示数变小
B. 电流表A₁的示数变小
C. 灯泡变暗
D. 电流表A₂的示数变小
　　　　

答案： D

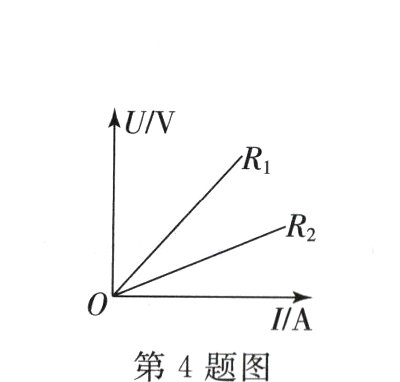

4. 在“探究电流与电压关系”的实验中，分别用R₁、R₂两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U - I关系图象，从图中可以看出R₁与R₂的大小关系是　　　　　　　　　　　(　　　)


A. R₁＞R₂
B. R₁＝R₂
C. R₁＜R₂
D. 无法确定

答案： A
