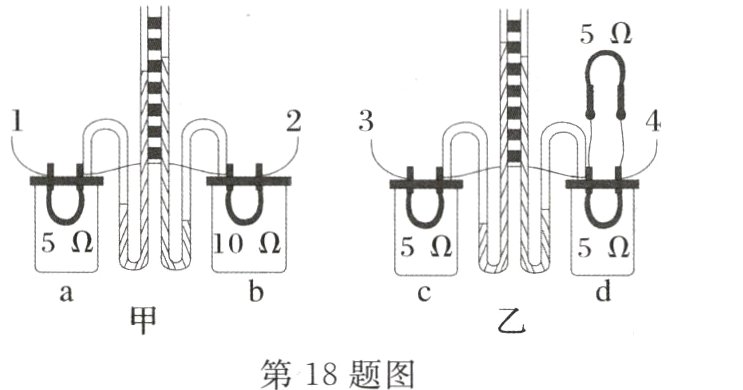

18. 如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端。
（1）实验中通过观察U形管中________的变化来比较电流通过电阻丝产生热量的多少，这种实验方法叫________。下面实验也用这种实验方法的是________。
A. 认识电流时，我们用水流来类比
B. 用光线来描述光通过的路径
C. 把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动
D. 用斜面和小车来研究阻力对物体的影响
（2）装置中的U形管________（选填“是”或“不是”）连通器。
（3）甲图所示的装置是用来研究电流通过电阻丝产生的热量与________的关系，通电一段时间，________（选填“a”或“b”）容器中电流产生的热量较多。
（4）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与________的关系，通电一段时间，________（选填“c”或“d”）容器中电流产生的热量多。

答案：
(1)液面高度 转换法 C
(2)不是
(3)电阻 b
(4)电流

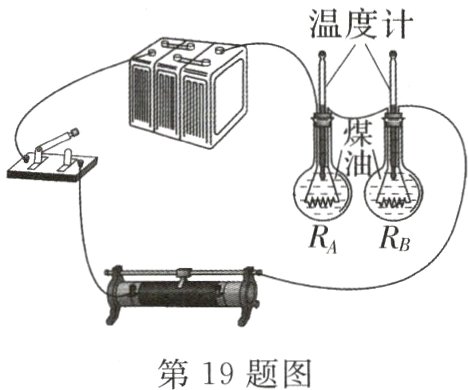

19. 小明和小华同学为了探究“电流通过导体产生的热量与电阻的关系”，设计了如图所示的实验电路。两个烧瓶A、B中盛有质量、初温相等的煤油，Rₐ与R₈是阻值不同的电热丝。

（1）Rₐ与R₈采用串联的连接方式，其目的是控制通电时间、________相等。
（2）小明同学为比较Rₐ与R₈阻值的大小，用电压表分别测出Rₐ与R₈两端电压大小。发现Uₐ”“＜”或“＝”）R₈。
（3）在相同时间内，可通过观察______________________来比较电流通过电热丝产生的热量多少；为了升温较快，实验液体选用煤油而不选用水，主要是水的比热容比煤油________。
（4）小华想改装实验装置用来“测量煤油的比热容大小”，则他们应将烧瓶A中煤油换成与其________（选填“质量”或“体积”）相等的水，并将电热丝Rₐ换成阻值和________相等的电热丝。测量时，水和煤油的初温均为t₀，通电一段时间后，水和煤油的末温分别为tₛₕᵤᵢ、tₘₑᵢᵧₒᵤ，请写出煤油比热容的表达式：cₘₑᵢᵧₒᵤ＝________。（已知水的比热容为cₛₕᵤᵢ）小明认为这样测量煤油的比热容会有较大的误差，原因主要有：______________________。（只要写出一条即可）

答案：
(1)电流
(2)＜
(3)温度计的示数上升多少 大
(4)质量 $R_{B}$ $\frac{c_{水}(t_{水}-t_{0})}{t_{煤油}-t_{0}}$ 水与煤油的散热程度不同
