25. 为了探究并联电路中的电压规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
（1）请用笔画线代替导线，把图甲中实物电路连接完整。要求：电压表测量灯$L_{1}$两端的电压。

（2）电路连接正确后进行实验，某小组分别测出灯$L_{1}$、$L_{2}$两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为________V。根据这组数据，该小组得出并联电路中的电压规律。你认为实验的疏漏之处是______________________________，纠正后得到并联电路中的电压规律：______________________________。

答案：

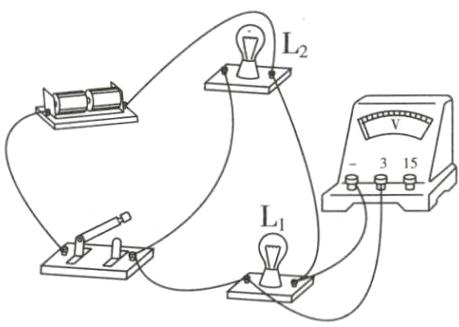

(1)如图所示。

(2)2.6 没有换用不同规格的灯泡进行多次实验 并联电路各支路两端的电压等于并联电路两端的总电压
