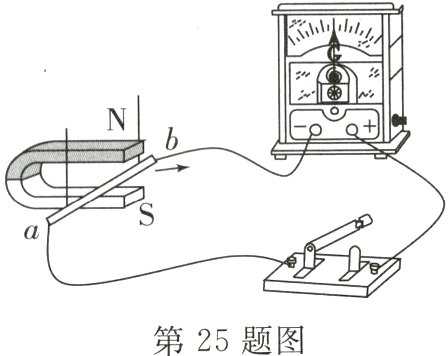

25. 如图所示，探究感应电流产生的条件。

(1)使直导线ab竖直向下运动，观察到灵敏电流计的指针________。
(2)使直导线ab水平向右运动，发现灵敏电流计指针向左偏转；再让直导线ab水平向左运动，则灵敏电流计指针向________。
(3)使直导线ab斜向上运动，灵敏电流计指针________；使导线ab不动，磁体向右运动，发现灵敏电流计指针________。
(4)实验表明，闭合电路的一部分导体在磁场中做________运动时，电路中就会产生感应电流。

答案：
(1)不发生偏转
(2)右偏转
(3)发生偏转 向右偏转
(4)切割磁感线

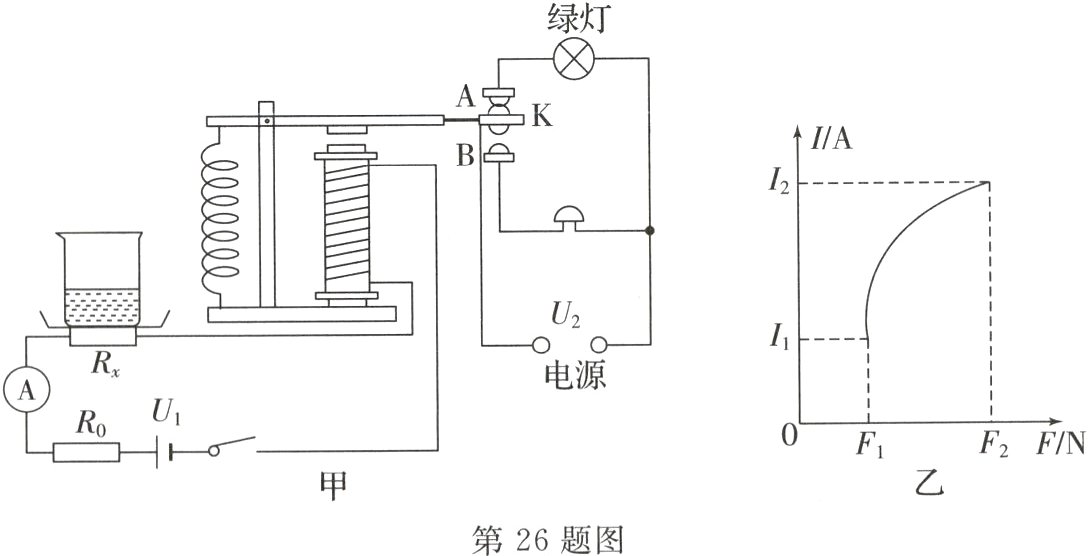

26. 小波乘电梯时，发现电梯超载会自动报警。他对电梯的电路图进行了研究，并设计了以下探究实验，如图甲所示。电源电压恒定不变，R0为定值电阻。用杯中水量调节压敏电阻Rx受到力的大小，压敏电阻的电流与受到压力大小的关系如图乙所示。
(1)当图甲中线圈通过的电流增大时，电磁铁的磁性将________(选填“变大”“变小”或“不变”)。
(2)分析图乙I−F图象可知：压敏电阻Rx受到的压力增大时，Rx的阻值________(选填“变大”“变小”或“不变”)。
(3)当图甲中“电梯”超载时，电磁继电器的衔铁右端的触点K将与________(选填“A"或“B")触点接触，报警电路接通，发出报警信号。

答案：
(1)变大
(2)变小
(3)B
