《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

4. 下列常见的物理量，最接近实际的是 （　　　）
A. 我国家庭电路的电压为380V
B. 对人体安全的电压是36V
C. 一节5号新干电池的电压是1.5V
D. 家用照明灯正常工作电流约为2A

答案： C

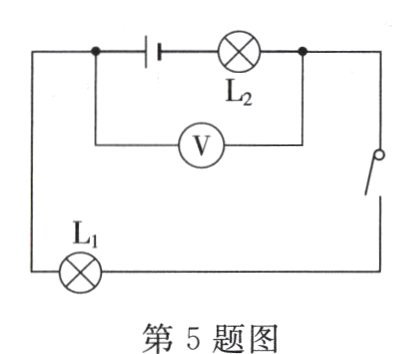

5. 如图所示，闭合开关后，电压表测量的是 （　　　）
A. L₂和电源两端电压
B. L₂两端的电压
C. 电源电压
D. L₁两端的电压
　　　 　

答案： D

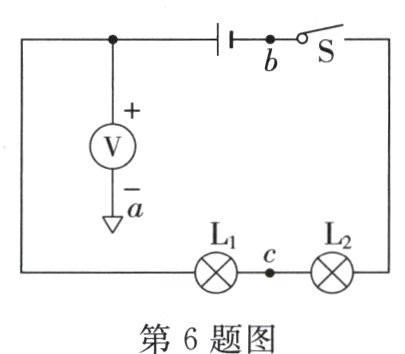

6. 如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，则以下说法正确的是 （　　　）


A. 电源电压为4.5V
B. 当a与c接触时，电压表测L₂两端电压
C. 当a与c接触时，电压表测灯泡L₁两端的电压为4.5V
D. 当a与c接触时，电压表测灯泡L₂两端的电压为4.5V

答案： C

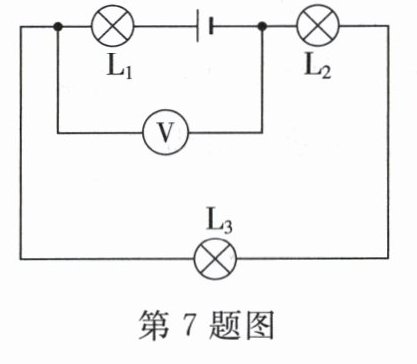

7. 如图所示的电路，电压表测量的电压是 （　　　）


A. 灯L₁两端的电压
B. 灯L₁和电源两端的电压
C. 灯L₂和L₃两端的电压
D. 电源两端的电压

答案： C

8. 下列各电路图中，电压表能测灯L₁两端电压的是 （　　　）

答案： C
