《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

16. 小红家的录像机使用几年后，如今蓄电池的正负极已经模糊不清，你有办法利用电压表帮助小红判断出蓄电池的正负极吗？

答案： 答:把电压表和开关串联到蓄电池的两端，用开关进行试触，如果电压表的指针向左偏，则与电压表正接线柱连接的是电源的负极;如果指针向右偏，则与电压表正接线柱相连接的是电源的正极。

17. 如图所示为一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路。
　　　 　　　　 　　　　

答案：
如图所示。

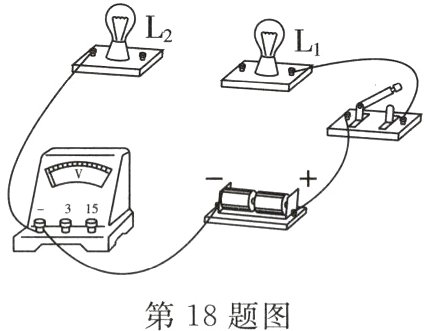

18. 如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整。要求：两灯串联，电压表只测灯L₂两端的电压，导线不能交叉。

答案：
如图所示。

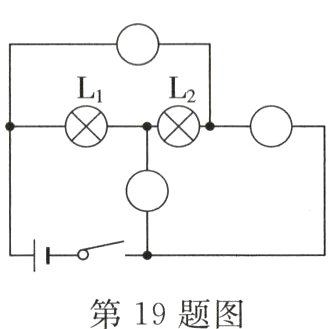

19. 若要使两灯泡并联，请在如图所示圆圈中填上合适的电表符号。

答案：
如图所示。

20. 使用电压表时，应将电压表与被测量用电器________（选填“串联”或“并联”）；电压表测量干电池的电压时，________（选填“能”或“不能”）直接用导线将干电池的两极跟电压表的正负接线柱相连；如图所示电压表的示数为________伏。
　　　　　　　　　 　　　　

答案： 并联　能　2.2

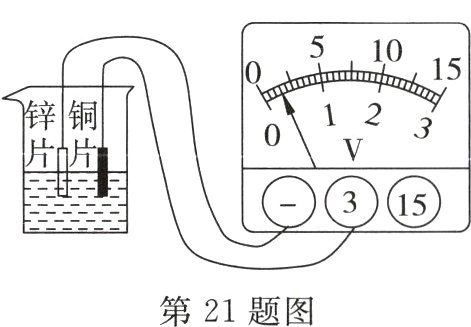

21. 如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的________极，电池的电压为________ V。

答案： −　0.3
