《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

16. 小华同爸爸上街买了一块手机的备用电池，小华拆开包装看过后把它放进提包里。爸爸告诉小华，不要把电池随便放进提包里，说明书里讲过，提包里的硬币、别针或钢笔等物品很容易引起电池损坏。小华说：“我知道了，因为这些金属都很硬，怕把电池的表面划破了”。小华的想法对吗？你认为不要把电池随便放进提包里的主要原因是什么？

答案： 答:小华的想法不对，硬币、别针或钢笔是导体，容易导致电池短路。

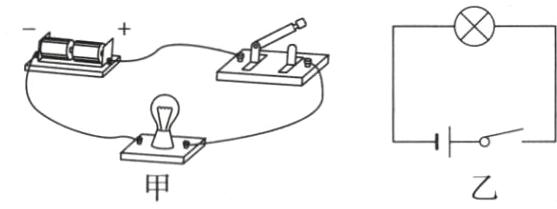

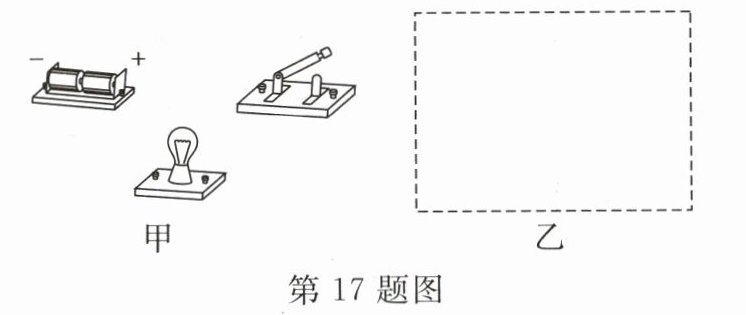

17. 用笔画线代替导线将图甲中的电源、灯泡、开关连接起来，使灯泡能发光，并在图乙虚线框内画出相应的电路图。

答案：
如图所示。

18. 小刚和小强在练习连接实物电路的实验中：
（1）在连接过程中，开关应该是________（选填“断开”或“闭合”）的；

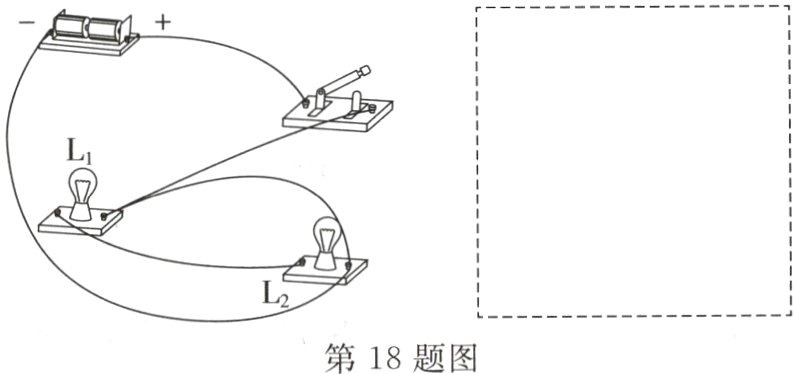

（2）小刚连接了如图所示的电路，如果合上开关，两个灯泡都将________（选填“不会发光”或“会被烧坏”），出现________（选填“断路”或“短路”）现象；
（3）在方框内画出如图所示实物电路删除一根导线后使灯L₁、L₂串联的电路图。

答案：

(1)断开　
(2)不会发光　短路
(3)如图所示。
