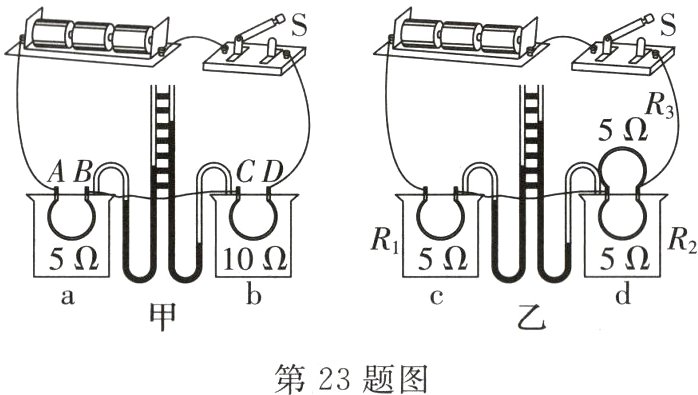

23. 如图是研究“电流通过导体时产生的热量与哪些因素有关”的实验装置。左右两个透明的容器中密闭着空气，两个密闭容器中都有一段电阻丝，U形管中装的是红色液体。

（1）a、b、c、d容器中所装空气的质量_______（选填“相等”或“不相等”），在图示装置电阻通电过程中，U形管_______（选填“是”或“不是”）连通器。
（2）甲装置可探究电流产生的热量与_______的关系。
（3）若甲、乙两次实验的电源电压及通电时间相同，则a、c中两电阻产生热量之比是_______。
（4）若图乙中两侧玻璃管中液面高度变化相同，则电路中故障可能是_______。

答案：
(1)相等 不是
(2)电阻
(3)1∶4
(4)R3断路

24. 在“探究灯泡的电功率跟哪些因素有关”活动中，同学们利用灯泡L₁（3.8 V 0.3 A）和L₂（2.5 V 0.2 A）设计了如图甲、乙所示两个电路。
（1）探究灯泡的电功率与电压的关系，应该选择图_______所示的电路；探究灯泡的电功率与电流的关系，应该选择图_______所示的电路。
（2）为了探究灯泡的电功率与电流的关系。李明认为，利用图乙电路只要通过移动滑动变阻器，改变电流观察灯L₁或L₂亮度的变化，即可得出结论。你认为李明做法_______（选填“合理”或“不合理”），你的理由是_______。
（3）张芳用两节新的干电池做甲图的实验，旁边的李明却说她的设计不合理，请你帮李明指出张芳实验中不合理的理由是_______；改进该实验的措施是_______。
（4）张芳用图乙做实验时，为使实验能顺利进行，她应使_______（只填字母）。
A. V₁示数最大不超过3.8 V
B. V₂示数最大不超过2.5 V

答案：
(1)乙 甲
(2)不合理 没有保证灯泡的电压不变
(3)两节新的干电池的电压大于灯泡L2的额定电压 在干路串联一个滑动变阻器
(4)B
