《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

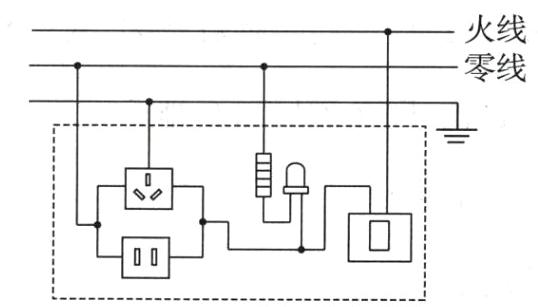

14. 如图所示为常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式。
　　　　　　　　　　　　

答案：
如图所示。
　　　　　

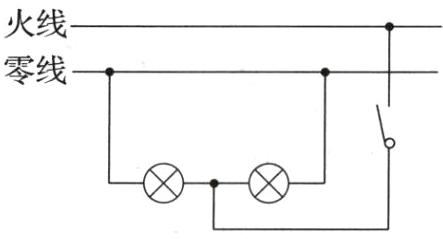

15. 根据安全用电原则，将图中开关、两只“220V　60W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
　　　　　　　　　　　　

答案：
如图所示。
　　　　　　　

16. 李明在接完如图1所示的电路，闭合开关后发现无论怎样改变滑动变阻器滑片的位置小灯泡L1都不亮。他想到了家里请来的电工师傅在检查电路时所用的“查障器”如图2所示，可以检查家庭电路中电路出现的故障。
 　　
（1）李明把塑料尺、金属回形针、铅笔芯、橡皮擦分别接在“查障器”的a、b两端，当接入_______或_______时，小灯泡会发光。
（2）李明把“查障器”的a、b端分别接入图1电路的不同位置，得到下表的实验结果。
|连接位置|小灯泡L1两端|滑动变阻器两端|电流表两端|开关两端(断开)|
|----|----|----|----|----|
|“查障器”小灯泡L2的发光情况|不亮|亮|亮|不亮|
由上述结果可判断电路的故障是______________。
（3）小明想用“查障器”检查家中用电器的接地情况。他首先断开家庭电路的总开关把要检查的用电器插头插入三孔插座，再把a端接在用电器的金属外壳上，b端接在地线上，灯亮则表示金属外壳接地良好。依你判断，这种方案_______（选填“可行”或“不可行”）。　　　　　　　　　　　　　　　　　　　　　　

答案：
(1)金属回形针　铅笔芯　
(2)小灯泡L₁断路
(3)可行
