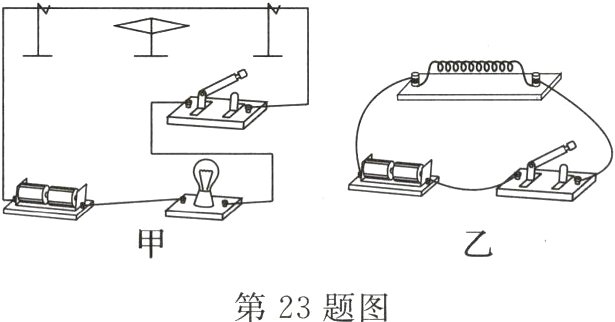

23. 在探究电流的磁场时，小明做了如下两个探究：
(1)探究“通电直导线周围的磁场”，实验装置如图甲，闭合开关，小明看到原来静止的小磁针发生了偏转，判断小磁针一定受到了力的作用，他判断的依据是________________________；改变直导线中的电流方向，观察到小磁针__________；
(2)探究“通电螺线管外部的磁场方向”时，实验中在图乙所示的螺线管周围不同位置放置一些小磁针，闭合开关，观察各个小磁针的指向。此实验中小磁针的作用是__________；为了防止误认小磁针的指向是受地磁场的作用，实验时最好将螺线管________(选填“南北”或“东西”)放置。

答案：
(1)力是改变物体运动状态的原因 偏转方向改变
(2)判断磁场方向 东西

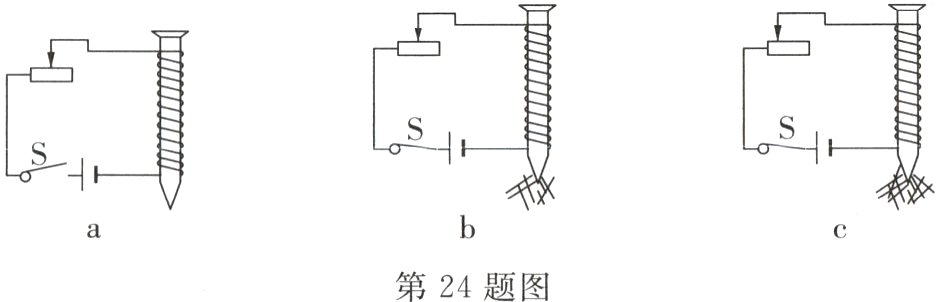

24. 在如图所示的研究“电磁铁磁性强弱”的实验中，大头针若干，用漆包线(表面涂有绝缘层的导线)，在大铁钉上绕若干圈，制成简单的电磁铁，如图所示的a、b、c为实验中的三种情况，其中b和c线圈匝数相同。

(1)通过观察________________，来判断磁性强弱的不同。
(2)在b图中铁钉的下端为________极。
(3)通过比较b、c中两电磁铁，发现磁性强弱与________有关。

答案：
(1)吸引大头针数目
(2)S
(3)电流大小
