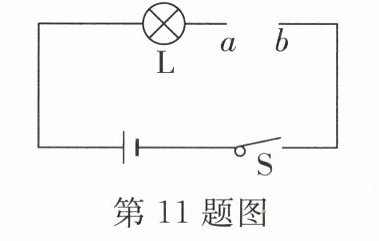

11. 如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在a、b间接“6 V 6 W”的灯泡L₁时，闭合开关，灯L、L₁恰能正常发光；断开开关，在a、b间换接入一个“6 V 8 W”的灯泡L₂后，再闭合开关，L的亮度变_______（选填“亮”或“暗”），L₂消耗的实际功率_______（选填“大于”“小于”或“等于”）8 W。
 　

答案： 亮 小于

12. 若将分别标有“3 V 3 W”“6 V 3 W”字样的两灯串联接入电路时，在长时间工作过程中，允许加在它们两端的最高电压是_______ V，标有“3 V 3 W”字样的灯实际消耗的电功率是_______ W。（灯丝电阻值不变）

答案： 7.5 0.75

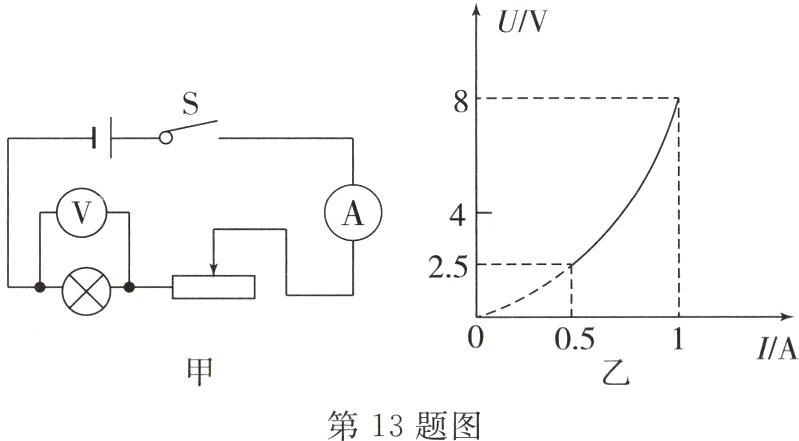

13. 如图甲所示，电源电压一定，滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I - U图象如图乙所示，当通过灯的电流为1 A时，灯正常发光，则灯的额定功率为_______ W，滑动变阻器的最大值为_______ Ω。

答案： 8 11

14. 已知定值电阻R₁∶R₂ = 2∶3，若把它们并联在同一电路中，通电后，它们的电流之比I₁∶I₂ = _______；若把它们串联在同一电路中，通电1分钟，R₁、R₂产生的热量之比Q₁∶Q₂ = _______。

答案： 3∶2 2∶3

15. 一根电阻丝的电阻是10 Ω，通过2 A的电流时，1 min内产生的热量是_______ J，消耗的电能是_______ J。

答案： 2.4×10³ 2.4×10³

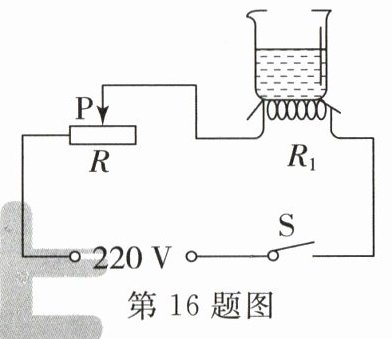

16. 在科技节上，小明自己动手制作了一个牛奶加热器，设计电路如图所示，已知滑动变阻器R的最大阻值为100 Ω，用于加热的电阻丝R₁的阻值为55 Ω。闭合开关S后，求：
（1）电路中的最小电流（结果保留1位小数）；
（2）电热丝的最大加热功率。

答案： 解：
(1)R总=R+R1=100 Ω+55 Ω=155 Ω，
I=U/R总=220 V/155 Ω=1.4 A。
(2)P=U²/R1=(220 V)²/55 Ω=880 W。
答：
(1)电路中的最小电流为1.4 A；
(2)电热丝的最大加热功率为880 W。
