11. 如图所示为一款消防应急照明灯，当外部电路有电时应急灯不亮，外部电路停电时应急灯正常发光，则外部电路有电时控制应急灯的开关应该______（选填“断开”或“闭合”）。小明同学想知道应急灯的两个灯泡是怎样连接的，他将应急灯中的任意一个灯泡拧下，另一个灯泡仍然发光，则应急灯的两个灯泡是______（选填“串联”或“并联”）的。

答案： 断开　并联

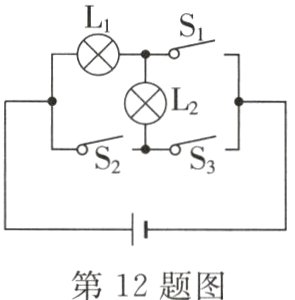

12. 如图所示，要使灯L₁与L₂串联在电路中，则只闭合开关______；要使灯L₁与L₂并联，则只闭合开关______。

答案： S₃　S₁、S₂

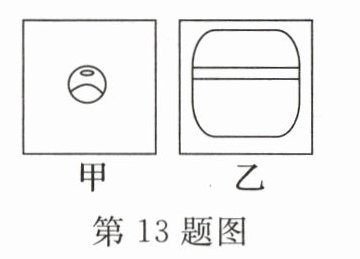

13. 如图所示为日常生活中家庭用的两种开关，用它控制房间里灯泡亮灭时应该和灯泡______（选填“串联”或“并联”），结合日常使用时的经验可以判断使用______开关更省力；平时我们说开灯是指开关处于______（选填“断开”或“闭合”）状态。

答案： 串联　乙　闭合

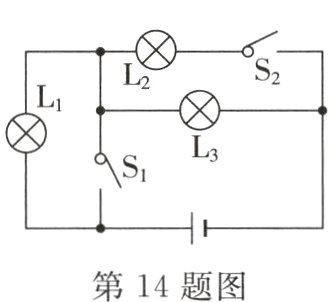

14. 如图所示，当S₁、S₂断开时，能亮的灯是______，它们是______联的；当S₁、S₂闭合时，能亮的灯是______，它们是______联的；当S₁闭合，S₂断开时，能亮的灯是______。

答案： L₁、L₃　串　L₂、L₃　并　L₃

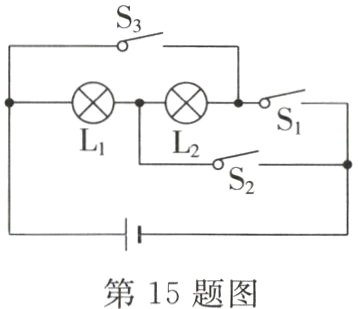

15. 如图所示电路，S₁断开，S₂、S₃闭合时，L₁、L₂______联；S₁闭合，S₂、S₃断开时，L₁、L₂______联。

答案： 并　串

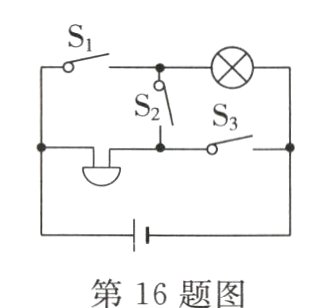

16. 如图所示的电路，若要使灯和电铃组成串联电路，则只闭合开关______；若要使灯和电铃组成并联电路，则只闭合开关______；若闭合S₂、S₃，断开S₁，则灯______，电铃______（选填“工作”或“不工作”）。

答案： S₂　S₁、S₃　不工作　工作

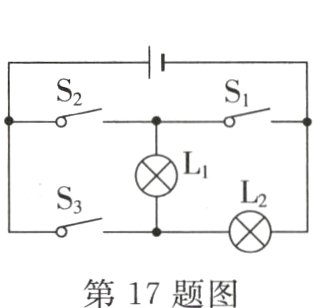

17. 如图所示的电路图中，要使灯泡L₁和L₂组成串联电路，应该只闭合开关______，若要使灯泡L₁和L₂组成并联电路，应该只闭合开关______。

答案： S₂　S₁、S₃
