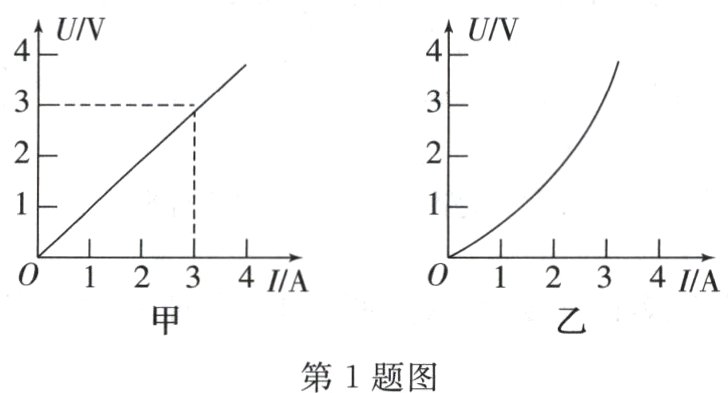

1. 用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U - I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是 （ ）
　　　　　　　　　　　
A. 由甲图可知，定值电阻的阻值为1 Ω
B. 由甲图可知，电阻不随其两端的电压和导体中的电流的改变而改变
C. 由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
D. 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻

答案： D

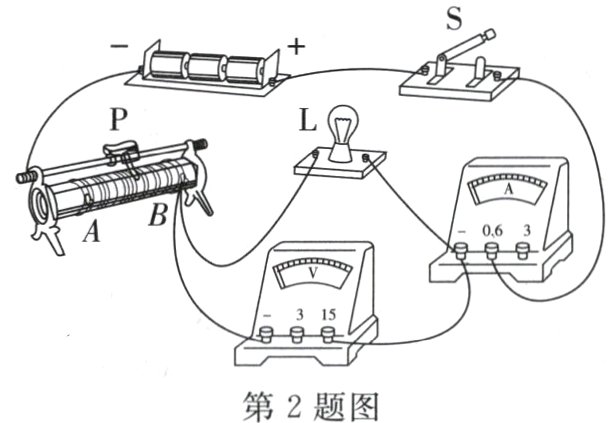

2. 在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。接下来应进行的操作是 （ ）
　　　　　　　　　　　　
A. 更换一个同样规格的小灯泡
B. 更换电压表所使用的量程
C. 检查电路中是否存在断路故障
D. 减小变阻器接入电路的阻值

答案： D
