《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

20. 用同一开关控制着两盏灯，它们的连线在墙里，当两盏灯都亮着时，在没有任何仪器的情况下，怎样才能判断这两盏灯是串联的还是并联的？

答案： 答:根据并联时用电器互不影响，串联时用电器互相影响可知:取掉一个灯泡，如果另一个灯亮，则这两盏灯是并联的;如果另一个灯不亮，则这两盏灯是串联的。(合理即可)

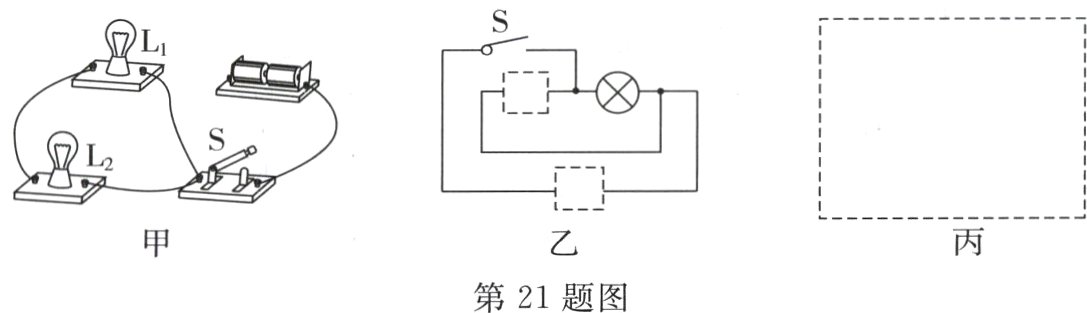

21. （1）如图甲所示为小强连接的并联电路，有一根导线尚未连接，请用笔画线代替导线补上。
（2）请在图乙中的两个虚线框内，选填“电源”和“灯泡”的符号，并满足开关闭合时两灯泡并联且开关控制干路。
（3）有电源、两个开关（S₁和S₂）、两个小灯泡（L₁和L₂）、导线若干。请在如图丙虚线框中画出电路图，要求：S₁和S₂都闭合时，L₁亮，L₂不亮；S₁闭合、S₂断开时，两灯都亮。

答案：

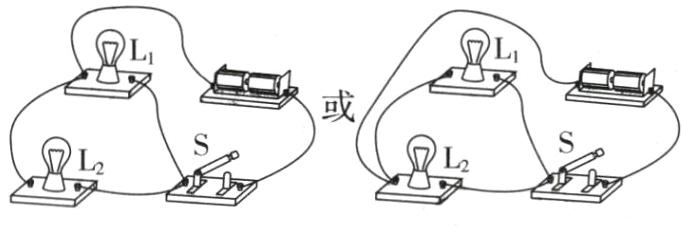

(1)如图所示。

(2)如图所示。

(3)如图所示。

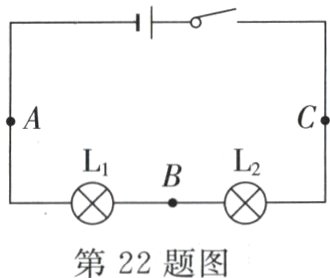

22. 小虎按照如图所示的电路探究“串联电路电流的规律”：
（1）连接电路时，小虎先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针的偏转______，则换用电流表的小量程。
（2）连接好电路后闭合开关，小虎发现L₁、L₂两只灯泡都不亮，他用手按一下灯泡L₁，L₁、L₂仍然都不亮，按一下灯泡L₂，两灯都亮，松开手两灯又不亮，则故障可能是______（选填“L₁灯丝断了”“L₂灯丝断了”或“L₂接触不良”）。
（3）排除故障后，将电流表接到A、B、C等不同的位置，观察并记录电流表示数，可初步得出结论：______。
（4）为了使结论具有普遍性，小虎接下来的操作应该是______。

答案：
(1)角度过小
(2)L₂接触不良
(3)串联电路中各处的电流相等
(4)换用不同规格的小灯泡进行多次实验

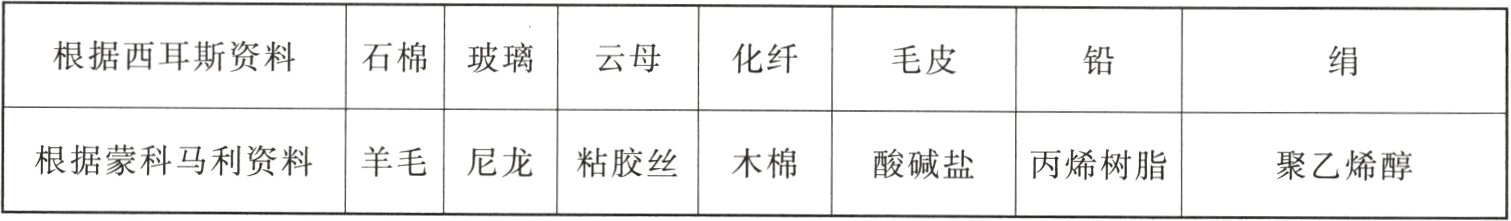

23. 下表是几位科学家研究摩擦起电得出的物体带电次序，表格中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。

（1）物理学中把与丝绸摩擦过的玻璃棒带的电荷叫______，把与毛皮摩擦过的橡胶棒带的电荷叫______。
（2）由表中可知，石棉与玻璃棒摩擦后带______电。
（3）云母对电子的束缚能力要比毛皮______。（选填“强”或“弱”）

答案：
(1)正电荷　负电荷　
(2)正　
(3)弱
