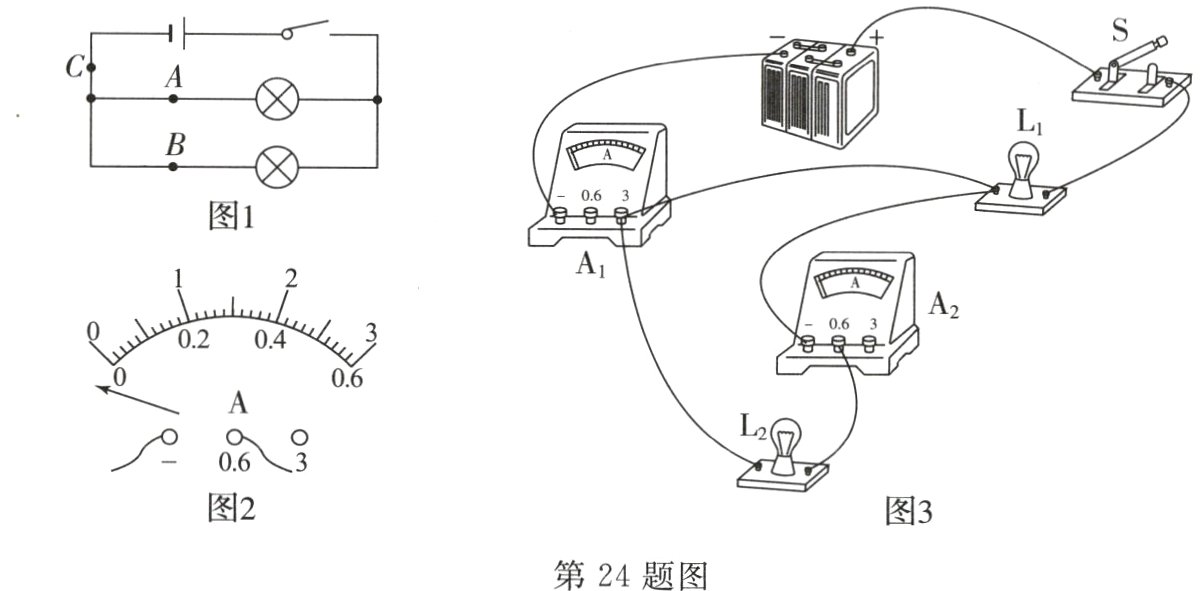

24. 小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示。

（1）在连接电路的过程中，开关应该______。
（2）在实验中，小余试触时电流表的指针偏转情况如图2所示，根据你的分析，你认为原因可能是______。
（3）在实验过程中他们连接了如图3所示的电路，闭合开关后，观察到灯L₂______（选填“发光”或“不发光”），通过分析电路连接情况，该电路存在的问题是：______（写出一条即可）。
（4）请在图3上只改动一根导线，使电路符合L₁、L₂并联，电流表A₁测干路电流，A₂测灯L₂的电流，开关控制所有用电器。请在这根要改动的导线上打“×”，然后画出正确的连接位置。

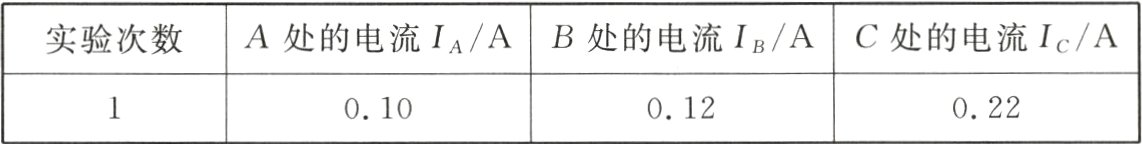

（5）他们连好电路后把电流表分别接入到电路中的A、B、C处，测出它们的电流，见下表：

他们下一步应该做的是______。
A. 整理器材，结束实验
B. 改变电流表的量程或换电流表再测几次
C. 换用不同规格的小灯泡，再测出几组电流值
这样做的目的是：______。
通过对上面数据的分析，可以得出的结论是：______。

答案：

(1)断开　
(2)电流表正负接线柱接反了
(3)不发光　A₂、L₂被短路

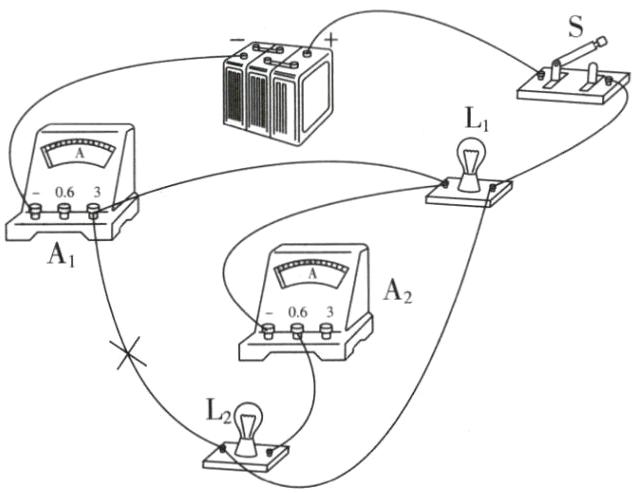

(4)如图所示。

(5)C 得出普遍性的规律 并联电路中干路电流等于各支路电流之和
