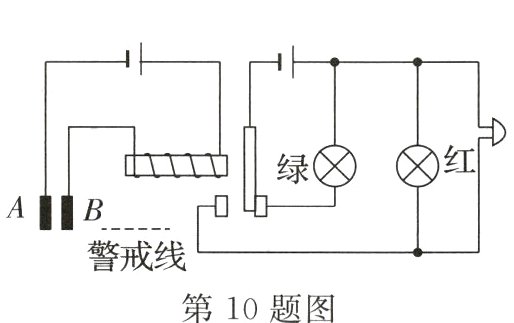

10. 小科明白了影响电磁铁磁性强弱因素后，又根据课堂所学知识，在老师的指导下，制作了水位自动报警器。如图为水位自动报警器，其中A、B为两个金属杆。当水位达到或超过警戒线时，工作状态分别是_______（选填“红灯”或“绿灯”）亮，电铃_______（选填“响”或“不响”）。
　　　　

答案： 红灯　响

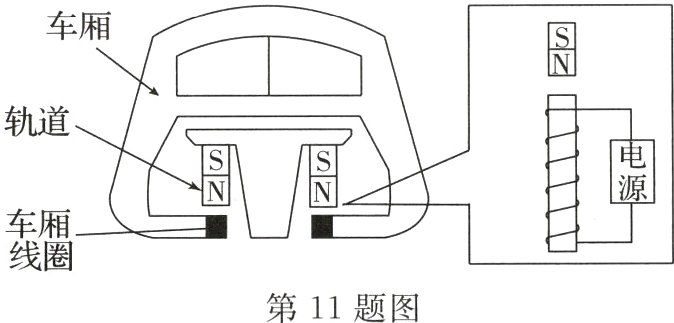

11. 请你根据所学过的物理知识并观测图后判断：车厢线圈中直流电源上端为_______极（选填“正”或“负”），列车利用_______的原理将车身托起悬浮在轨道上方，通过_______大大减小了摩擦阻力，使列车高速运行。
　　　　

答案： 正　异名磁极互相吸引　托起车身，减小压力

12. 电磁铁在生活中的应用很广泛，如电铃、电磁起重机等，它的磁性强弱可以通过改变_______来实现。根据图中电磁铁旁边的小磁针静止时的指向，可知该小磁针所在位置的磁场方向是向_______（选填“左”或“右”）的。
　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： 电流大小(或线圈匝数)　左

13. 如图是一个温度自动报警器工作原理的电路图。当控制电路中有电流通过时，电磁铁左端为_______（选填“N”或“S”）极，若图中电铃响，说明环境温度_______（选填“升高”或“降低”）到设定的温度。
　　　　　　　　　　　　　　　　　　　

答案： S　升高

14. 小明观察到学校楼道里的消防应急灯如图所示，平时灯是熄灭的，一旦停电，两盏标有“36 V”的灯泡就会正常发光，请你简要分析应急灯的工作原理。

答案： 答:由图可知电磁铁通电时具有磁性，将衔铁吸下，断开应急灯，故家庭电路中有电时，应急灯是熄灭的。当家庭电路停电时，电磁铁失去磁性，松开衔铁，接通应急灯，应急灯利用自带电源给楼道提供照明。
