12. 电流表的使用要求：①必须让电流从电流表的________接线柱进入，从________接线柱流出来。②电流表必须与被测电路上的用电器________。

答案： ①正　负　②串联

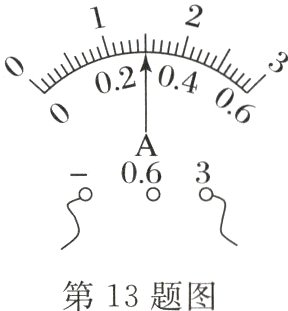

13. 如图所示连入某电路的电流表，使用的量程是________，刻度盘上每个大格表示________ A，每个小格表示________ A，电流表的读数为________ A；如果选用另外的量程，则读数为________ A。

答案： 0～3A　1　0.1　1.5　0.3

14. 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，如果想用此电流表测量通过小灯泡的电流，那么电流表应连接在________（选填“ab”或“cd”）之间，M接________点，N接________点。

答案： cd　c　d

15. 如图所示，根据标出的电流方向把电池和电流表的符号分别填入电路中，开关S₁、S₂闭合时，灯泡L₁和L₂都能发光。由此可判断，灯泡L₁和L₂是________联的，电流表测量的是通过________的电流。

答案：
如图所示。　　并　L₂

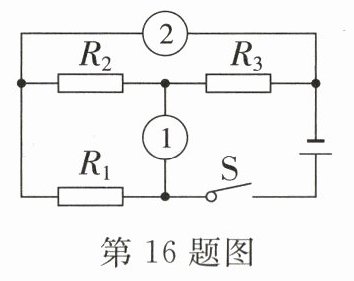

16. 如图所示，开关闭合后，电流表①测量通过________的电流；电流表②测量通过________的电流。

答案： R₂、R₃　R₁、R₂

17. 小明同学用电流表测电流时，估计被测电流约为0.5 A，于是他选用了合适的量程进行测量，读数时一不小心读成了2.4 A，造成这种情况的原因是______________________________，实际电流应为________ A。

答案： 电流表的量程读错了　0.48

18. 根据实物连接图，在虚线框中画出它的对应电路图。

答案：
如图所示。
