《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

20. 把一块表面很干净的玻璃板水平地挂在弹簧测力计下（图a），手持弹簧测力计上端，将玻璃板放到恰好与水槽内水面相接触（图b），并慢慢向上提起弹簧测力计。试说出这两次弹簧测力计示数有何不同，其原因是什么。

答案： 答：图b中弹簧测力计的示数比a大，因为在图b中玻璃板与水接触后由于水分子与玻璃分子间存在引力。

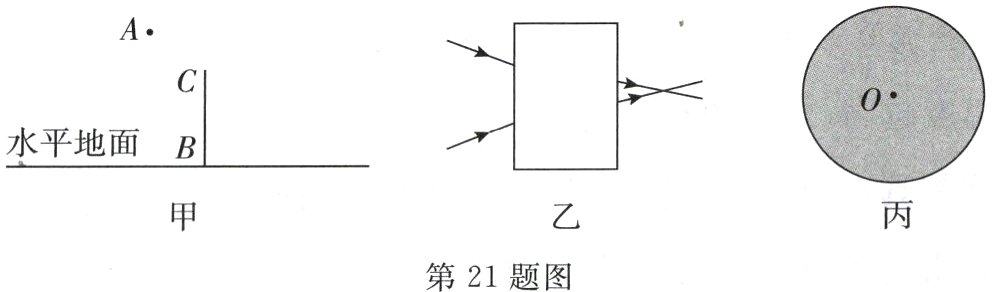

21. （1）如图甲所示，在路灯（A点表示）的照射下，地面上出现了小树BC的影子BD，请根据光的直线传播知识画图，确定点D的位置。
（2）请在图乙中的方框内画出合适的光学元件。
（3）投掷实心球是体育项目之一。请在图丙中画出静止在水平地面上的实心球的受力示意图。

答案：

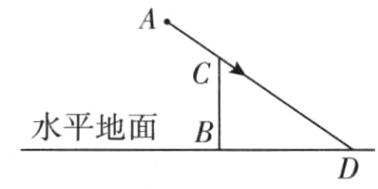

(1)如图所示。

(2)如图所示。

(2)如图所示。

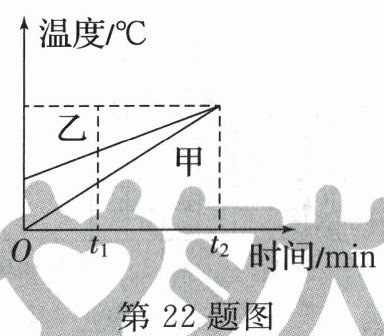

22. 用完全相同的装置分别给质量相等的甲、乙两种液体加热，绘制的温度—时间关系如图所示，由图象可知：
（1）从开始加热到t₁时刻，甲、乙吸收热量的关系Q甲________Q乙，甲、乙两种液体比热容大小关系c甲________c乙。
（2）要想使两种液体升温一样快，应该减少________液体的质量。

答案：
(1)=　＜　
(2)乙
