《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

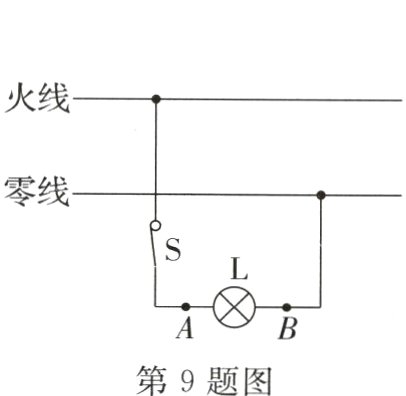

9. 如图所示，开关S闭合，若灯L的灯丝突然断了，当正确使用测电笔接触A点时，测电笔氖管________，接触B点时，测电笔氖管________（均选填“发光”或“不发光”）。

答案： 发光 不发光

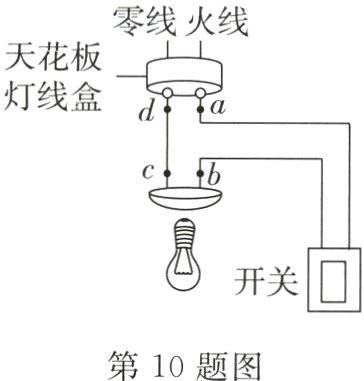

10. 如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是________________。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是________。

答案： 进户零线断路 串联

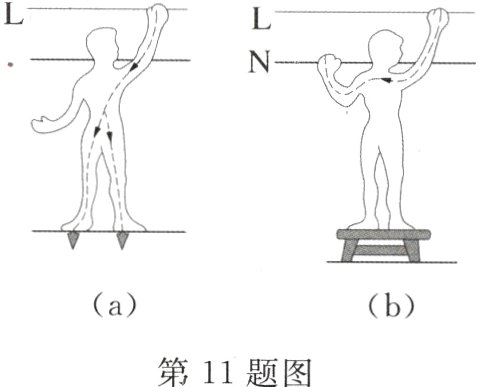

11. 家庭电路触电多为低压触电（如图所示），只要________低压带电体，就不会发生低压触电事故。

答案： 不接触

12. 如图是路边的输电设施及宣传画，请你给它们配上合适的宣传标语。

答案： 高压危险 不要在高压线下放风筝

13. 小明将电水壶插头连接在如图所示的三孔插座上，电水壶正常工作，同时电水壶金属外壳与______相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是________________，之后，小明成功地排除了故障。

答案： 大地 台灯所在的支路开路
