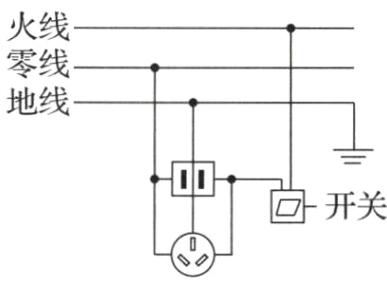

21. (1)如图甲所示为一款国标插线板的电路图，请在图中用笔画线代替导线把插座内部的电路补充完整。

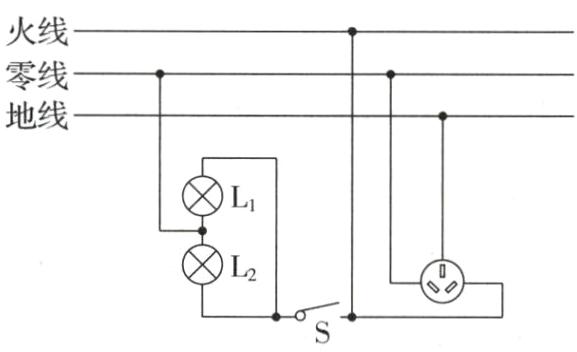

(2)将图乙中两盏电灯和一个三孔插座正确连接到家庭电路中，要求开关只控制两盏电灯且都能正常发光。

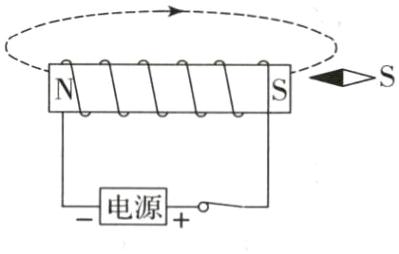

(3)根据图丙中小磁针静止时的指向，在虚线上标出通电螺线管的磁感线方向并标出电源的正极。

答案：

(1)如图所示。

(2)如图所示。

(3)如图所示。

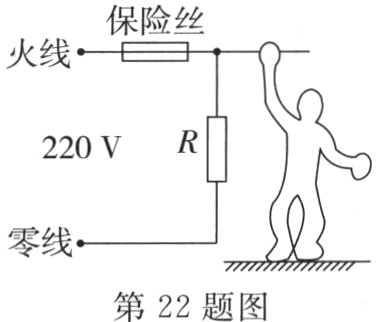

22. 现代家庭电气化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1100 W，电路中还有额定电流为10 A的保险丝，则：


(1)只有用电器R接入电路时，通过保险丝的电流为________ A。
(2)一个皮肤上沾有水的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是________ A(上表电阻数据适用于此人)。
(3)保险丝不会“救”人命的原因是______________________________。

答案：
(1)5
(2)0.025
(3)通过人体的电流远小于保险丝的熔断电流，人已触电，但保险丝未断
