《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

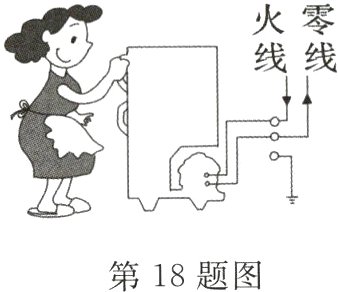

18. 如漫画所示，家用冰箱使用不当会造成触电事故的发生，请你观察漫画情景，找出问题用所学过的物理知识解释其中的原因，并提出合理化的建议。

答案： 答:有金属外壳的家用电器，如果不接地线，一旦发生外壳漏电，人接触外壳时，电流会经人体流向大地，造成人体触电。因此，有金属外壳的用电器其外壳要接地，并且要使用三脚插头。

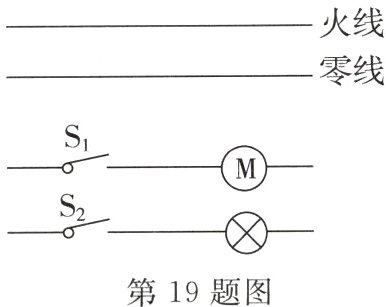

19. 如图所示，只闭合开关S₁，风扇M工作；只闭合开关S₂，灯泡和风扇M都不工作；同时闭合开关S₁、S₂，灯泡和风扇M都工作。请把电路连接完整。

答案：

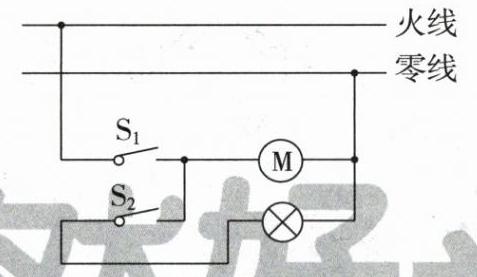

如图所示。

20. （1）在家庭电路中，触电事故通常是人体直接或间接与________（选填“火线”或“零线”）接触所造成的。图乙是台灯（图丙）的电路图，使用时，小华应将台灯插头的C、D两脚中的________与图甲中插孔B连接，这样在断开台灯开关的情况下，手接触台灯接点M时才不会触电。

（2）家庭电路中，空气开关与________（选填“熔丝”或“漏电保护器”）的作用相同；开关中两根导线的线头相碰________（选填“会”或“不会”）造成空气开关跳闸。

答案：
(1)火线 C
(2)熔丝 不会
