《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

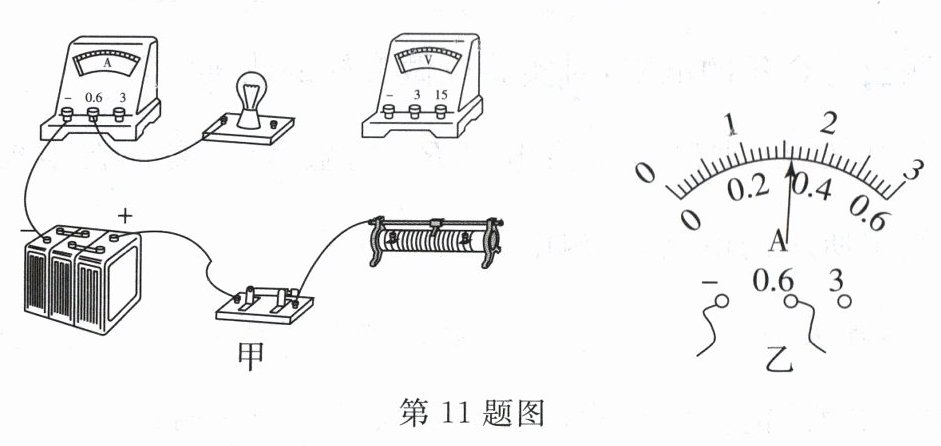

11. 某九年级课外兴趣小组做了关于“测定小灯泡的电阻”的实验（小灯泡标有“2.5 V”字样），小明已连接的部分电路如图甲所示。

（1）小丽发现小明在连接电路时有错误，错误是______________________________。
（2）请你用笔画线代替导线，在图甲中把电路连接完整。
（3）实验时，小娟发现小灯泡不亮、电压表有示数、电流表无示数，移动变阻器的滑片时，电压表的示数不变，则故障的原因可能是小灯泡_______（选填“断路”或“短路”）。

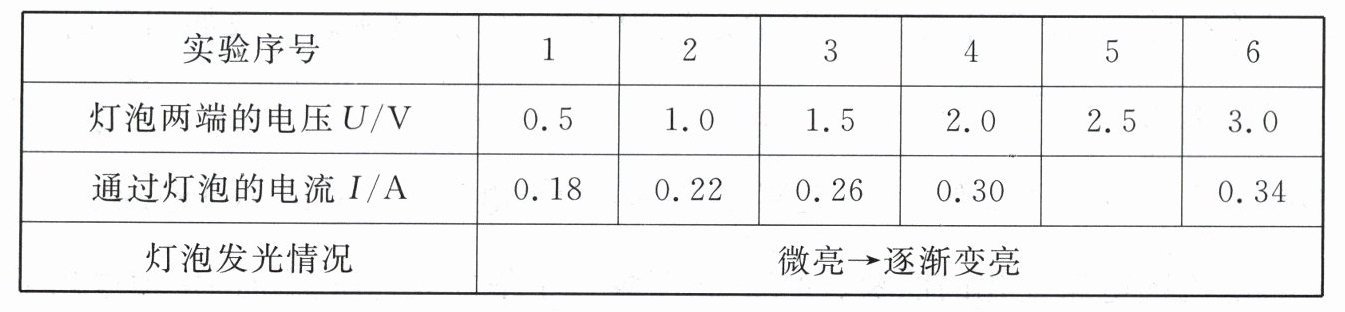

（4）小丽在实验过程中得到了如表所示的U和I的数据，灯泡两端的电压为2.5 V时，电流表的示数如图乙所示，请将读数填入表格中的空格处，此时小灯泡的电阻约是_______ Ω（结果保留一位小数）。

（5）分析比较表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻_______（选填“变大”“变小”或“不变”），进一步分析表明____________________。

答案：

(1)没有断开开关　

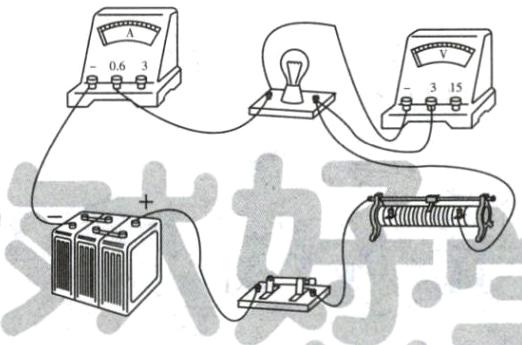

(2)如图所示。

(3)断路　
(4)0.32　7.8
(5)变大　灯丝电阻随温度的升高而增大
　　　　　　

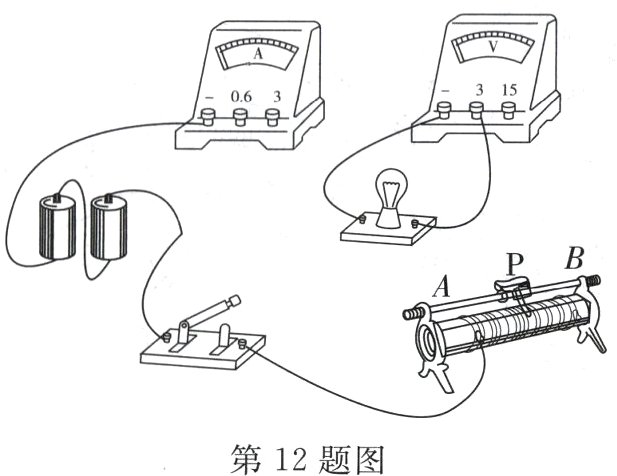

12. 如图是小华测量小灯泡电阻的电路，灯泡不发光时电阻约为6 Ω。

（1）请你用笔画线代替导线将电路连接完整。
（2）开关闭合前，应将滑动变阻器的滑片P移至_______端。（选填“A”或“B”）
（3）闭合开关，发现灯泡不亮，电流表指针几乎不偏转，电压表示数接近电源电压，则电路故障的原因可能是_______。
（4）通过数据分析，小华得到了灯泡电阻随温度升高而增大的结论。若将图中的小灯泡更换成定值电阻，下述实验可以完成的是_______。
A. 探究导体中的电流与导体电阻的关系
B. 探究导体中的电流与导体两端电压的关系　　　　　　　　　　　　　

答案：

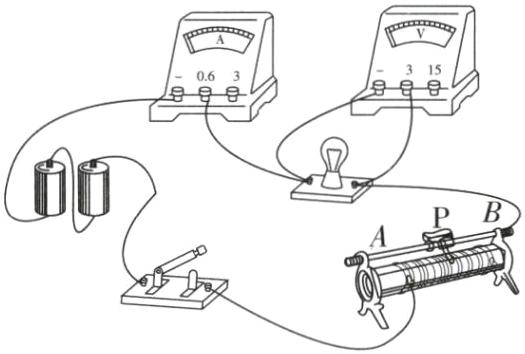

(1)如图所示。
　
(2)B　
(3)灯泡断路　
(4)B
