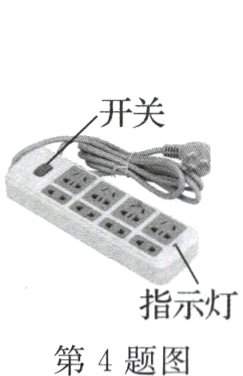

4. 将如图所示完好的接线板连入家庭电路中，闭合开关，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则 （ ）
A. 该接线板的连接线内只有火线和零线两根导线
B. 台灯与指示灯串联，并受开关控制
C. 该接线板上有5个插孔会使检测的测电笔氖管发光
D. 台灯与指示灯并联，开关在干路上
　　 　

答案： D

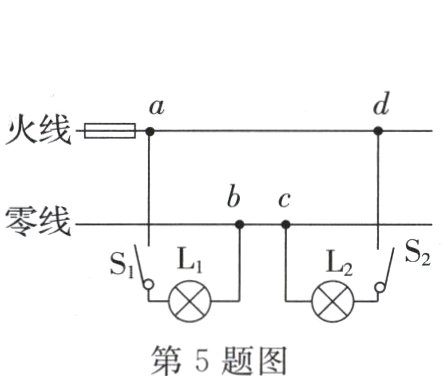

5. 如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则 （ ）


A. L2短路　　　　
　B. bc间断路　　　
　C. L1断路　　　　
　D. ad间断路

答案： B

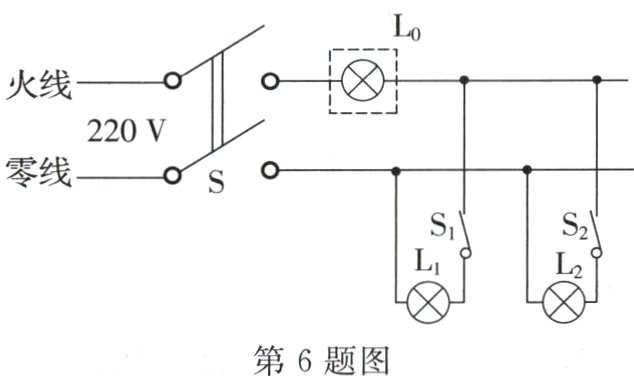

6. 如图是小明家新安装的照明电路，闭合所有开关，发现两个灯泡都不发光，并且家里的空气开关跳闸，小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡L0。当只闭合S、S1时，L0和L1都不发光；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定故障可能是下列哪一种情况 （ ）


A. L1灯头短路；L2灯头短路
B. L1灯头断路；L2灯头断路
C. L1灯头断路；L2灯头短路
D. L1灯头短路；L2灯头断路

答案： C

7. 在家庭电路中，冰箱、电视机、电脑、电灯等用电器之间是_______联的。为防止触电，必须把控制用电器的开关接在_______线和用电器之间。

答案： 并　火

8. 我国家庭电路的电压为_______V。手机通话时的电流约为300mA = _______A。家庭电路中电视机、电灯等用电器的连接方式是_______联。

答案： 220　0.3　并

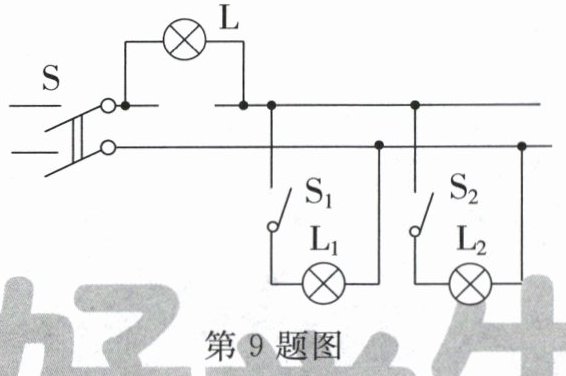

9. 家里某用电器发生短路，保险丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明L1_______；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2_______（选填“正常”“短路”或“断路”）。生活中要注意用电安全，通常人体安全电压不高于_______V。
　　　　　　

答案： 短路　正常　36
