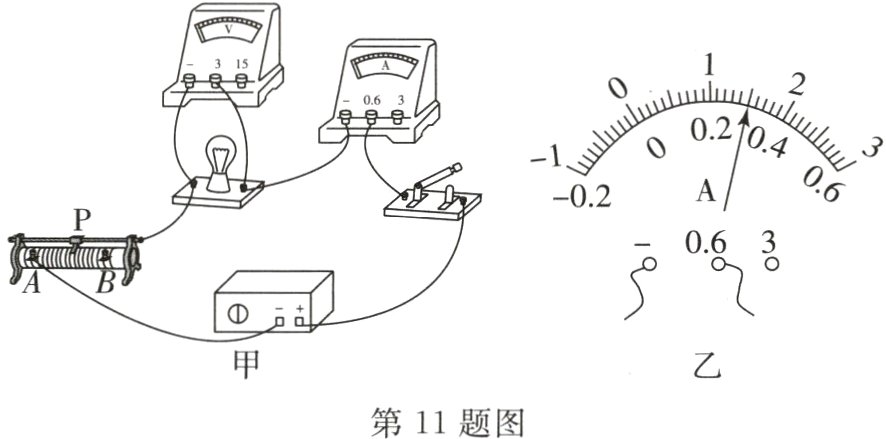

11. 用如图甲所示的电路测量小灯泡的电功率，器材有电源、开关、电流表、电压表、滑动变阻器(20 Ω 1.5 A)、额定电压为2.5 V的小灯泡各一个，导线若干。

（1）闭合开关前，需要检查电流表、电压表的指针是否________________，并将滑动变阻器的滑片P移至________（选填“A”或“B”）端。
（2）接通电源，闭合开关后，无论怎样移动滑片P，小灯泡均不发光，电流表指针不偏转，电压表指针有明显偏转，说明电压表与电源之间的电路连接方式是________。若电路中只有一处故障，则可能是______________________________。
（3）排除故障后，重新开始实验，电源电压保持不变，闭合开关，电压表示数为0.5 V，电流表示数为0.12 A；移动滑片P，当电压表示数为2.5 V时，小灯泡正常发光，电流表示数如图乙所示，为________ A，则小灯泡的额定功率为________ W，此时滑动变阻器消耗的功率为________ W。

答案：
(1)指在“0”刻度线上　B
(2)串联　小灯泡断路
(3)0.3　0.75　0.12

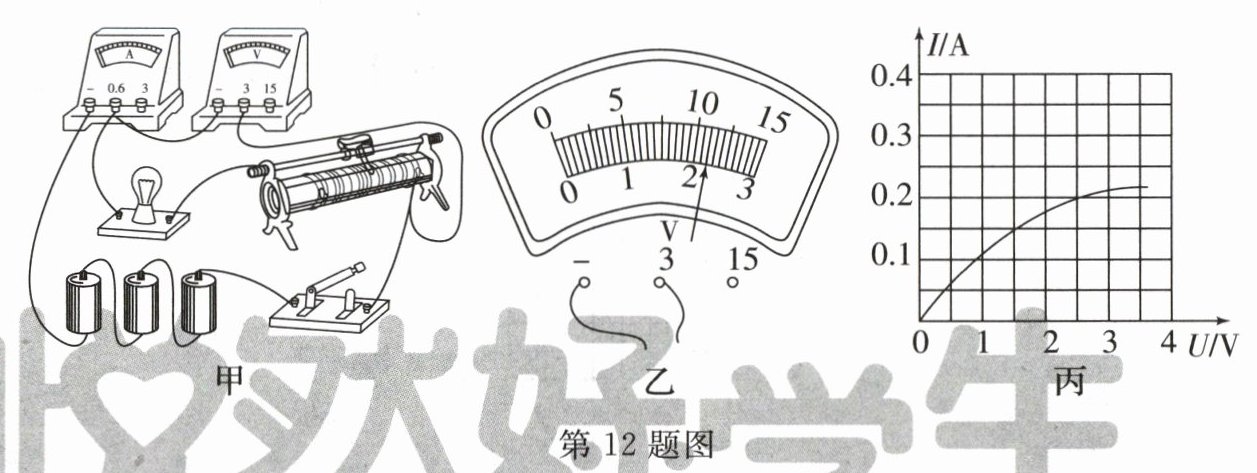

12. 小红在实验室做“灯泡亮度与电功率的关系”实验，如图所示，电源(电压恒为4.5 V)、小灯泡(额定电压为2.5 V)，电流表、电压表各一个，若干定值电阻(10 Ω、15 Ω、25 Ω、30 Ω)，一个滑动变阻器(20 Ω 3 A)，开关，导线若干。

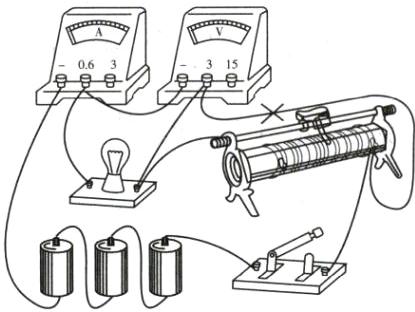

（1）甲图是小红连接的错误电路，在应改动的一根导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）正确连线后，闭合开关后，小灯泡立即发出明亮耀眼的光，并很快熄灭，小红的操作不当之处是：________________________。灯泡熄灭的同时，可观察电压表示数________（选填“变大”“不变”或“变小”）。
（3）小红更换新灯泡后，逐步移动滑片，看到如图乙所示的电压表示数，其读数为________ V，为使灯泡正常发光，应向________（选填“左”或“右”）端移动滑片P，图丙为灯泡的I - U图象，可知灯泡的额定电功率为________ W。
（4）不改变电路的情况下，无法探究电流与电压的关系，原因是：________________________。
（5）为进一步探究电流与电阻的关系，小红将灯泡依次换成已有的定值电阻，并设定其两端电压恒为2.5 V，要顺利完成4次测量，应在电路中再串联一个阻值至少为________ Ω的定值电阻。

答案：

(1)如图所示。

(2)滑片没有移到阻值最大位置　变大
(3)2.2　右　0.5
(4)灯泡的电阻是变化的　
(5)4
