《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

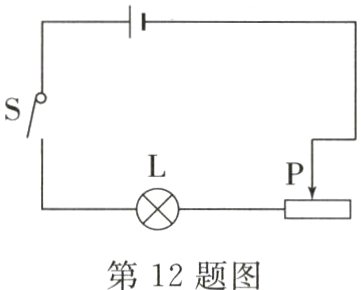

12. 如图所示，当闭合开关后，将滑片向右移动，滑动变阻器接入电路中的阻值________（选填“变大”“变小”或“不变”），灯泡亮度________（选填“变暗”“不变”或“变亮”）。
　　　　　　　　　　　　　　

答案： 变大　变暗

13. 如图所示为旋转式变阻器，它是通过改变接入电路的电阻片的________来改变其连入电路中电阻的大小。若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是________（选填“AP”“PB”或“AB”）段。若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将________（选填“变大”“变小”或“不变”）。
　　　　　　　 　　　　　　　　

答案： 长度　PB　变大

14. 滑动变阻器的原理是：改变电阻线接入电路中的________，就可以逐渐改变电阻的大小，如图所示的滑动变阻器，若将滑片P向右移动，使之接入电路中的电阻变大，应连接D和________接线柱。

答案： 长度　A

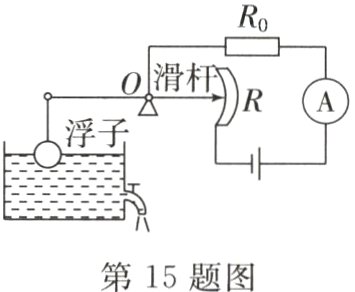

15. 如图所示是汽车油量表的工作原理，当汽油液面下降时，变阻器的阻值________，电流表的示数________。（本题两空均选填“变大”“变小”或“不变”）
　　　　　　 　　　　　　　　　　　

答案： 变大　变小

16. 如图所示，闭合开关，当P向c端滑动时使小灯泡变亮，那么应将滑动变阻器的接线柱_______和_______接在电路的M、N两端。

答案： c　a(或b)
