22. 如图所示，李明用额定电压为2.5V的灯泡和一只滑动变阻器对串联电路的电压规律进行了探究。

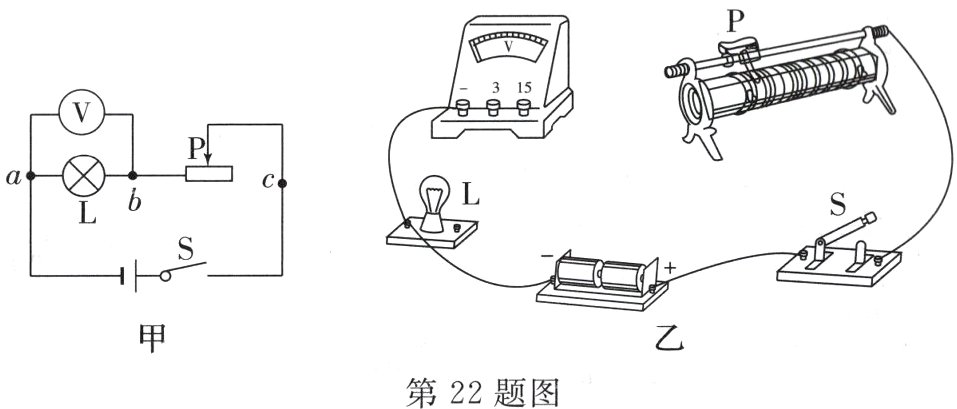

（1）请根据图甲的电路图，用笔画线代替导线，连接图乙所示的实验电路。
（2）闭合开关，发现灯泡L不发光，这时应首先观察电压表，若电压表无示数，则灯泡L不发光的原因可能是______________________________；若电压表有示数，但示数远小于电源电压，则灯泡L不发光的原因可能是______________________________。
（3）上述问题解决后，李明参照图甲主要进行了如下操作，请将实验步骤填写完整。
①将滑片P移到适当位置，用电压表测出$a$、$b$两点之间的电压$U_{1}$；
②______________________________；
③保持滑片P不动，用电压表测出$a$、$c$两点之间的电压$U$；
④移动滑片P的位置，再重复步骤①、②、③两次；
⑤分析实验数据，得出串联电路中的电压规律为：________。（写字母表达式）

答案：

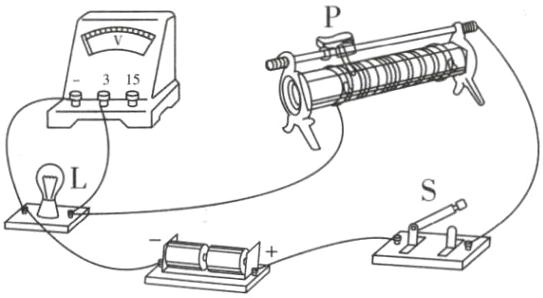

(1)如图所示。

(2)除灯泡以外的电路断路或小灯泡短路 滑动变阻器的阻值太大，电路中电流太小
(3)②保持滑片P不动，用电压表测出b、c两点之间的电压U₂ ⑤U = U₁ + U₂

23. 小红在做“探究影响导体电阻大小的因素”实验时，做出了如下猜想：
猜想一：导体的电阻可能与导体的长度有关：
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。

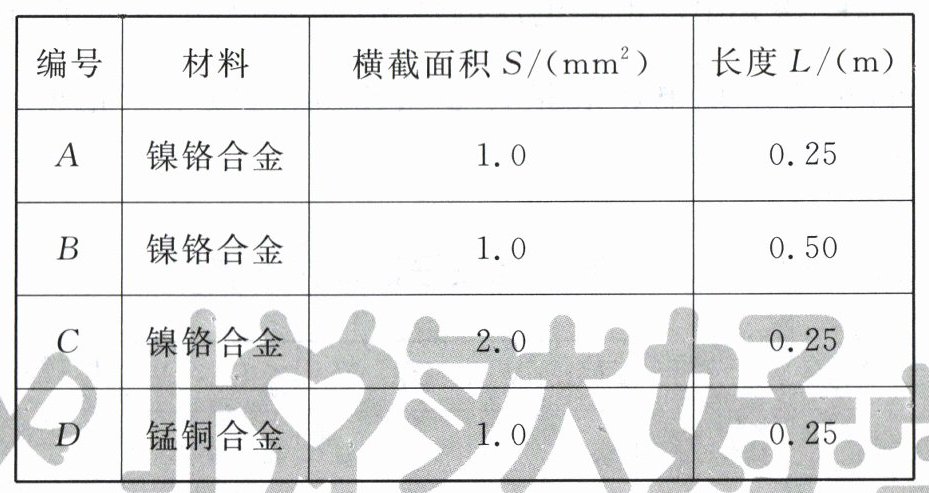

实验室提供了4根电阻丝，其规格、材料如下表所示：

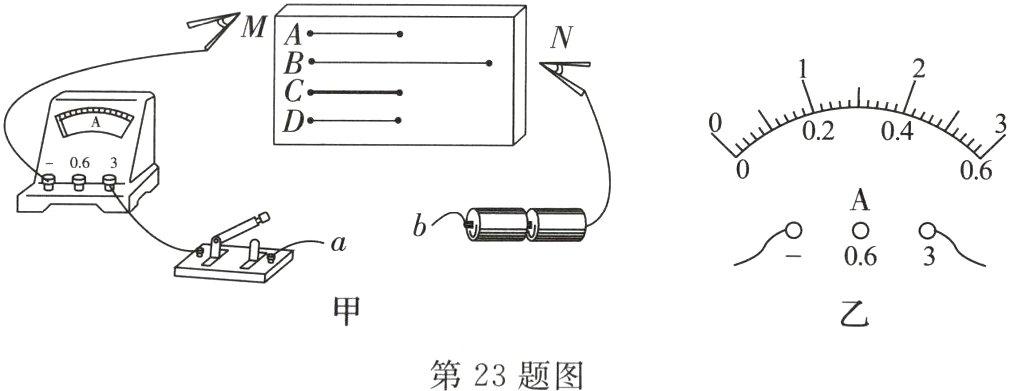

（1）如图甲所示电路，实验前最好在导线$a$、$b$间连接________（选填“导线”或“电阻”），闭合开关后，在$M$、$N$之间分别接上不同导体，通过观察________来比较导体电阻大小。

（2）为了验证猜想一，可依次把$M$、$N$跟________（选填“$A$、$B$”“$A$、$C$”或“$A$、$D$”）的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小。
（3）依次把$M$、$N$跟电阻丝$A$、$C$的两端连接，闭合开关，电流表的示数不同，分析比较$A$、$C$两根电阻丝电阻的大小，可探究电阻跟________________的关系。
（4）若某次实验电流表示数是0.50A，请在乙图中标出电流表指针的位置。
（5）以上方法在研究物理问题时经常用到，被称为控制变量法。下列四个实验中没有用到此方法的有哪些：________。（只选填字母即可）
A. 探究平面镜成像的特点实验
B. 探究重力的大小与质量关系实验
C. 探究滑动摩擦力的大小与压力和接触面粗糙程度的关系
D. 探究影响压力作用效果因素的实验

答案：

(1)电阻 电流表示数
(2)A、B
(3)导体横截面积
(4)如图所示。

(5)AB
