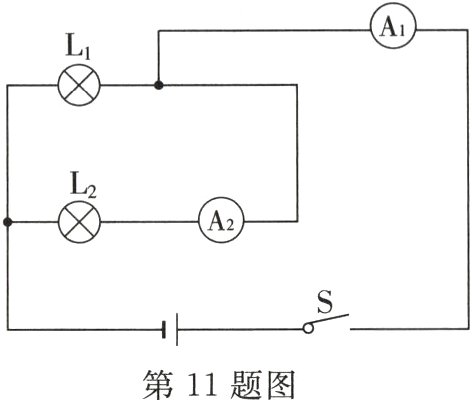

11. 如图所示，如果A₁示数为0.9A，A₂示数为0.4A，则通过L₁的电流是_______A，通过L₂的电流是_______A，干路的电流是_______A。
　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： 0.5　0.4　0.9

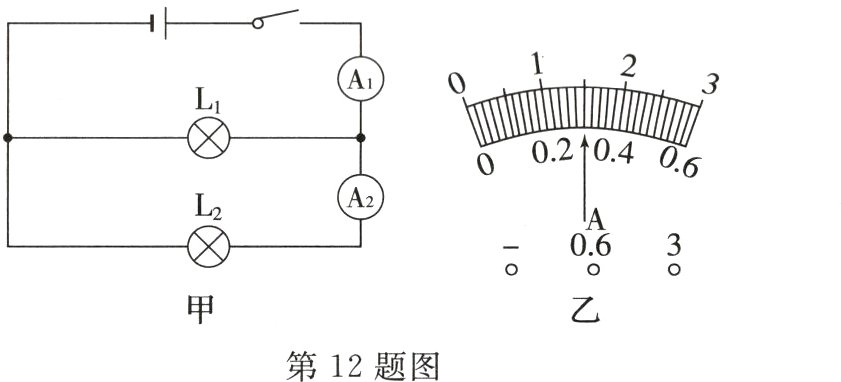

12. 如图甲是小明用电流表测量电流的电路图，两个电流表是同一规格的。闭合开关后，两电流表的指针都正常偏转且位置相同（如图乙），则通过灯L₁的电流与通过灯L₂的电流之比是_______；若把灯L₁与灯L₂串联，通过灯L₁的电流与通过灯L₂的电流之比是_______。
　　　　　　

答案： 4:1　1:1

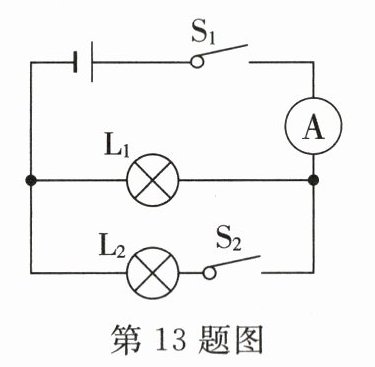

13. 如图所示，当开关S₁闭合时，电流表的示数是0.3A，再闭合开关S₂时，电流表的示数变化了0.3A，则通过灯泡L₁的电流是_______A，通过灯泡L₂的电流是_______A。

答案： 0.3　0.3

14. 简述在探究串联电路电流的规律时你是如何做的？

答案： 答:第一步先对串联电路中各点的电流关系进行猜想或假设，之后设计实验证实猜想。设计好实验后，进行实验操作，最后根据实验的结果进行分析、归纳，得出最后的结果。
