《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

19. 小明用如图所示的电路来测量通过两灯泡的电流。
（1）在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了________。
（2）闭合开关，发现L₁亮，而L₂不亮。小明认为L₂不亮的原因是L₂短路，你认为他的判断是________（选填“正确”或“错误”）的。
（3）若要测量通过L₁、L₂两灯的电流之和，且只允许变动一根导线的一个端点接线位置，应将导线________（选填“a”“b”或“c”）的一端改接在电流表的________（选填“3”“0.6”或“－”）接线柱上。

答案：
(1)断开开关　
(2)错误　
(3)a　0.6

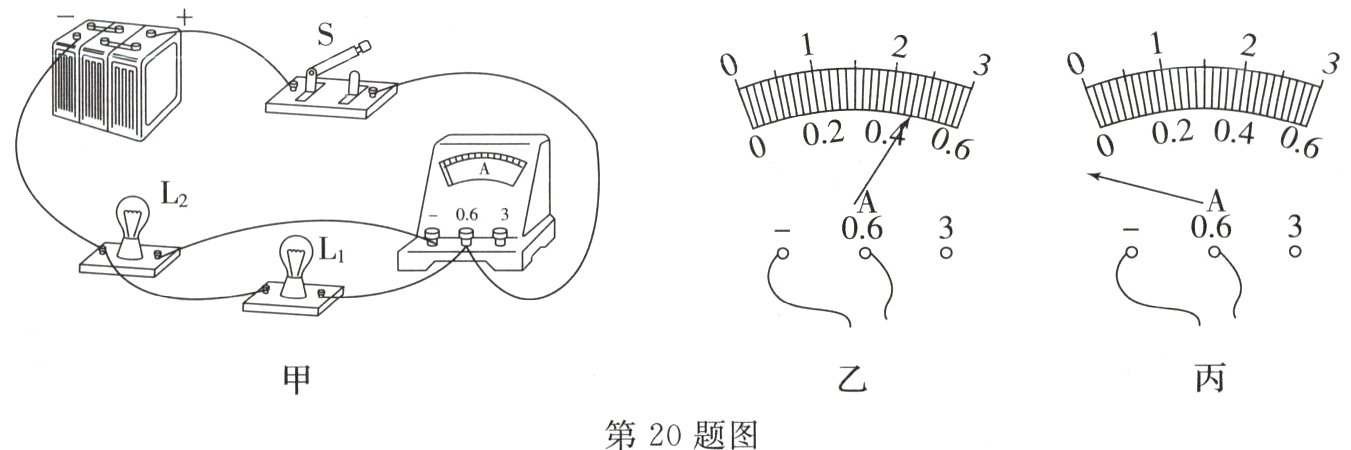

20. 小明在“用电流表测电流的实验”中：
（1）连接电路时，开关应处于________（选填“断开”或“闭合”）状态，电流表应先用________（选填“较大”或“较小”）量程试触。
（2）小明在连接好电路之后闭合开关，看到如图丙所示的情景，那他将要进行的操作是________（填序号）。
A. 将电流表的正负接线柱调换过来
B. 电流表选择更大的量程
（3）改正错误后连接的电路如图甲所示，则电流表测的是灯________的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是________ A。
（4）若合上开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是________（填序号）。
A. 电流表内部断路
B. 开关处接触不良
C. 电流表被短接
D. 电源供电不足

答案：
(1)断开　较大　
(2)A　
(3)L₂　0.46　
(4)C
