《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

20. 电鳗是生活在南美洲奥里诺科河和亚马孙河一带的一种鱼，它在猎取猎物时可以放出400～600V的高电压。在它的身体中有80％的细胞可以产生电，通常每个细胞长0.1mm，产生0.14V的电压，产电细胞的电压这么小，电鳗为什么能放出600V的高电压呢？请你利用所学的知识解释其中的原因。

答案： 答：电鳗的每个产电细胞相当于一个电池，这些细胞电池是串联的，提供的电压为各细胞提供的电压之和，可以达到600 V的高电压。

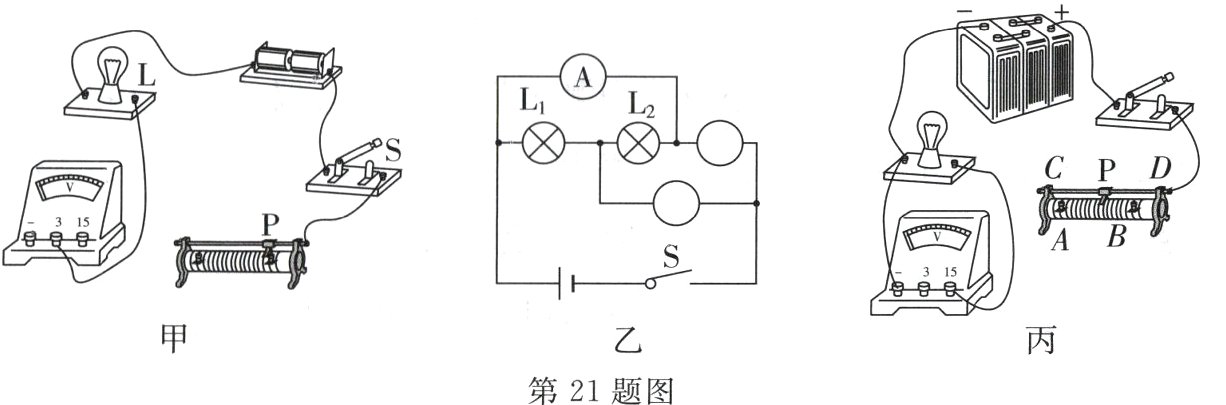

21. （1）如图甲所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求闭合开关S后：
①电压表测小灯泡L两端的电压。
②向左端移动滑动变阻器的滑片P时，小灯泡变暗。
（2）如图乙所示的电路中，在圆圈中填上适当的电表符号（填“A”或“V”），使灯$L_{1}$、$L_{2}$并联且都能发光。
（3）如图丙所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关，当滑动变阻器的滑片P向右滑动时，电压表的示数变大。

答案：

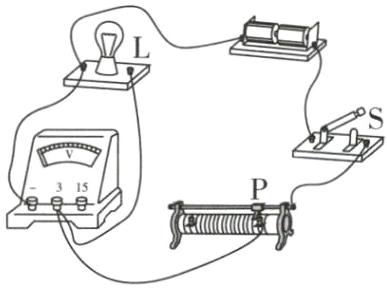

(1)如图所示。

(2)如图所示。

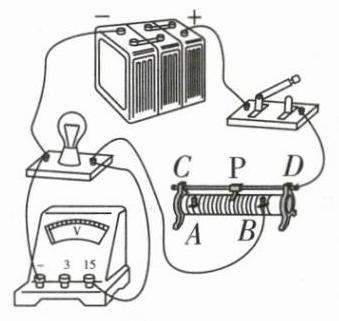

(3)如图所示。
