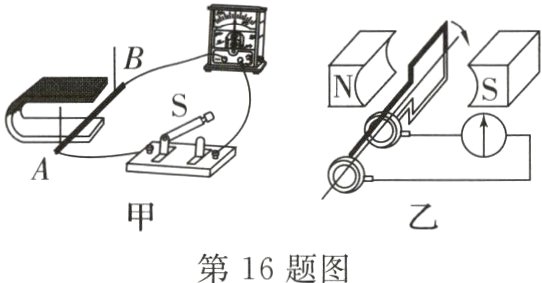

16. 小明用如图甲所示的装置探究感应电流产生条件。

（1）小明闭合开关后进行了如下操作，其中能产生感应电流的是________（填写字母）；
A. 导体AB不动，让磁体左右运动
B. 磁体不动，让导体AB上下运动
（2）实验中发现灵敏电流计指针偏转不明显，为了使指针偏转明显，下列措施中可行的是________（选填字母）；
A. 换用磁性更强的磁体，增加磁场的强度
B. 将灵敏电流计换成电流表
（3）如果将灵敏电流计换成电源，闭合开关S后可以观察到的现象是________；
（4）如图乙是手摇发电机的原理图，当线圈转动到图示位置时，线圈中________（选填“有”或“无”）电流。　　　　　　　　　　　

答案： （1）A （2）A （3）AB运动 （4）无

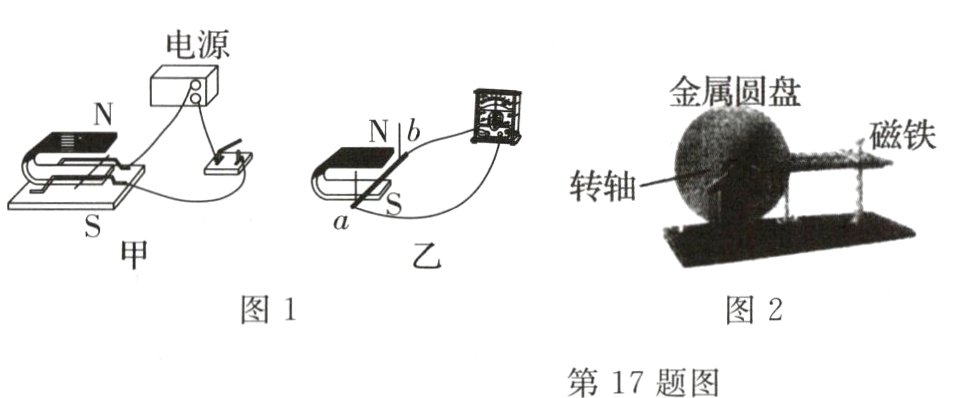

17. （1）图1是电学中很重要的两个实验，其中甲图装置是研究________________的规律；乙图装置是研究________的规律。

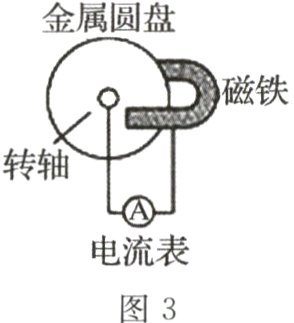

（2）图2是法拉第发明的能够产生持续电流的机器——发电机，金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的。金属圆盘在磁极间不断转动，每根导线都在做切割磁感线运动，从而产生持续的电流。某校探究小组仿制了这个发电机装置（如图3），对影响电流大小的因素进行如下探究：
①当圆盘转速增大时，电流表指针偏转增大，说明电流大小跟________有关；
②保持圆盘转速不变，换用一个半径更大的金属圆盘，发现电流表指针偏转更大，说明电流大小还跟________有关；
③保持圆盘转速不变，换用________________，发现电流表指针偏转更大，说明电流大小跟磁场强弱有关。
　　　　

答案： （1）磁场对电流作用 电磁感应 （2）①转速 ②导体长度 ③磁性更强的磁铁
